Schnelle Details:
Typ: K, N, E, J, T
Marke: LEADKIN
Kernzahl: 2, 4, 6
Durchmesser: 0,5 mm bis 12,7 mm
Verwendung: zur Herstellung von Thermoelementen
Isolator: 99,6% hochreine MgO
Probezeit: alle Arten vorrätig
Handelsbegriff: FOB, EXW, CIF, CFR
Zahlungsfrist: T/T, Western Union, L/C
Material der Hülle: SS321(SS304), SS316
Anwendungsbereich: Verbindung mit Thermocouple und Instrumentenmaschine
Die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Verfahren sind in Anhang I der Verordnung (EG) Nr. 1907/2006 festgelegt.
Name:Fabrikkabel 2/4/6/8 Kerne Mineralisoliertes Kabel K/N/E/J/T Mi Kabel für Thermoelement
Typ für Umhangdraht Typ K
| Produktbezeichnung |
Code |
Typ |
Shaeth-Material |
Vor Dia. |
Temperatur |
| NiCr-NiSi /NiCr-NiAl |
K.K. |
K |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5 bis 3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5 bis 3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
NK |
N |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5 bis 3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5 bis 3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
EK |
E |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5 bis 3.2 |
600 |
| 4.0-8.0 |
800 |
| Fe-Konstantan |
J.K. |
J |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5 bis 3.2 |
600 |
| 4.0-8.0 |
800 |
| Cu-Konstantan |
TK |
T |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5 bis 3.2 |
600 |
| 4.0-8.0 |
800 |
| RhPt10-Ph |
SK |
S |
Inconel600 |
6.0-12.7 |
1100 |
Genauigkeit für Schaldraht Typ K
| Typ |
Klasse I |
|
Klasse II |
| Genauigkeit |
Temperaturbereich |
|
Genauigkeit |
Temperaturbereich |
| K |
± 1,5°C |
-40 bis 375 °C |
|
±2,5°C |
-40 bis 375 °C |
| ± 0,4% |
375°C bis 1000°C |
|
± 0,75% |
375°C bis 1000°C |
| N |
± 1,5°C |
-40 bis 375 °C |
|
±2,5°C |
-40 bis 375 °C |
| ± 0,4% |
375°C bis 1000°C |
|
± 0,75% |
375°C bis 1000°C |
| E |
± 1,5°C |
-40 bis 375 °C |
|
±2,5°C |
-40 bis 375 °C |
| ± 0,4% |
375°C bis 800°C |
|
± 0,75% |
375°C bis 800°C |
| J |
± 1,5°C |
-40 bis 375 °C |
|
±2,5°C |
-40 bis 375 °C |
| ± 0,4% |
375°C bis 800°C |
|
± 0,75% |
375°C bis 800°C |
| T |
±0,5°C |
-40 ~ 125 °C |
|
±1,0°C |
-40 ~ 125 °C |
| ± 0,4% |
125°C bis 350°C |
|
± 0,75% |
125°C bis 350°C |
| S |
0-1100°C |
±1,0°C |
|
0-1100°C |
± 1,5°C |
A Cu-Konstantan conductor material mineral insulated thermocouple cable is a specialized type of thermocouple cable designed for applications that require high sensitivity and linearity in temperature measurementHier ist ein Überblick über seine Komponenten, Funktionen und Anwendungen:
Komponenten
-
Leitermaterialien:
- Kupfer (Cu): Bietet eine gute elektrische Leitfähigkeit und wird wegen seiner Zuverlässigkeit und Kosteneffizienz häufig in Thermoelementen verwendet.
- Das ist Konstantin.: Eine Legierung aus Kupfer und Nickel, typischerweise aus etwa 55% Kupfer und 45% Nickel.Es ist bekannt für seine stabilen thermoelektrischen Eigenschaften und wird oft als Thermoelementbein für Referenz oder Negativbein (Typ T-Thermoelement) verwendet.
-
Isolierung:
- Mineralisolierung: Diese besteht typischerweise aus einem Magnesiumoxid (MgO) Pulver oder einer Faser, die eine hervorragende Wärmedämmung und elektrische Isolierung zwischen den Leitern bietet.Diese Isolierung ermöglicht es dem Kabel, hohen Temperaturen und rauen Umgebungen standzuhalten.
-
Außenhülle:
- Das Kabel wird oft durch eine Metallhülle (in der Regel Edelstahl) geschützt, die mechanischen Schutz, chemische Beständigkeit und zusätzliche thermische Stabilität bietet.
Eigenschaften
- Hohe Empfindlichkeit: Die Kombination von Kupfer und Konstanan ermöglicht eine präzise Temperaturmessung und eignet sich somit für Anwendungen mit hoher Empfindlichkeit.
- Linearität: Die thermoelektrischen Eigenschaften der Materialien sorgen für eine lineare Reaktion über einen breiten Temperaturbereich und verbessern so die Messgenauigkeit.
- Weiter Temperaturbereich: Mineralisolierte Thermoelemente können in extremen Temperaturen, häufig bis zu 1000 °C (1832 °F) oder höher, abhängig vom Gehäusematerial, wirksam arbeiten.
- Haltbarkeit: Die robuste Konstruktion schützt vor körperlichen Beschädigungen, Feuchtigkeit und korrosiver Umgebung und macht sie für industrielle Anwendungen geeignet.

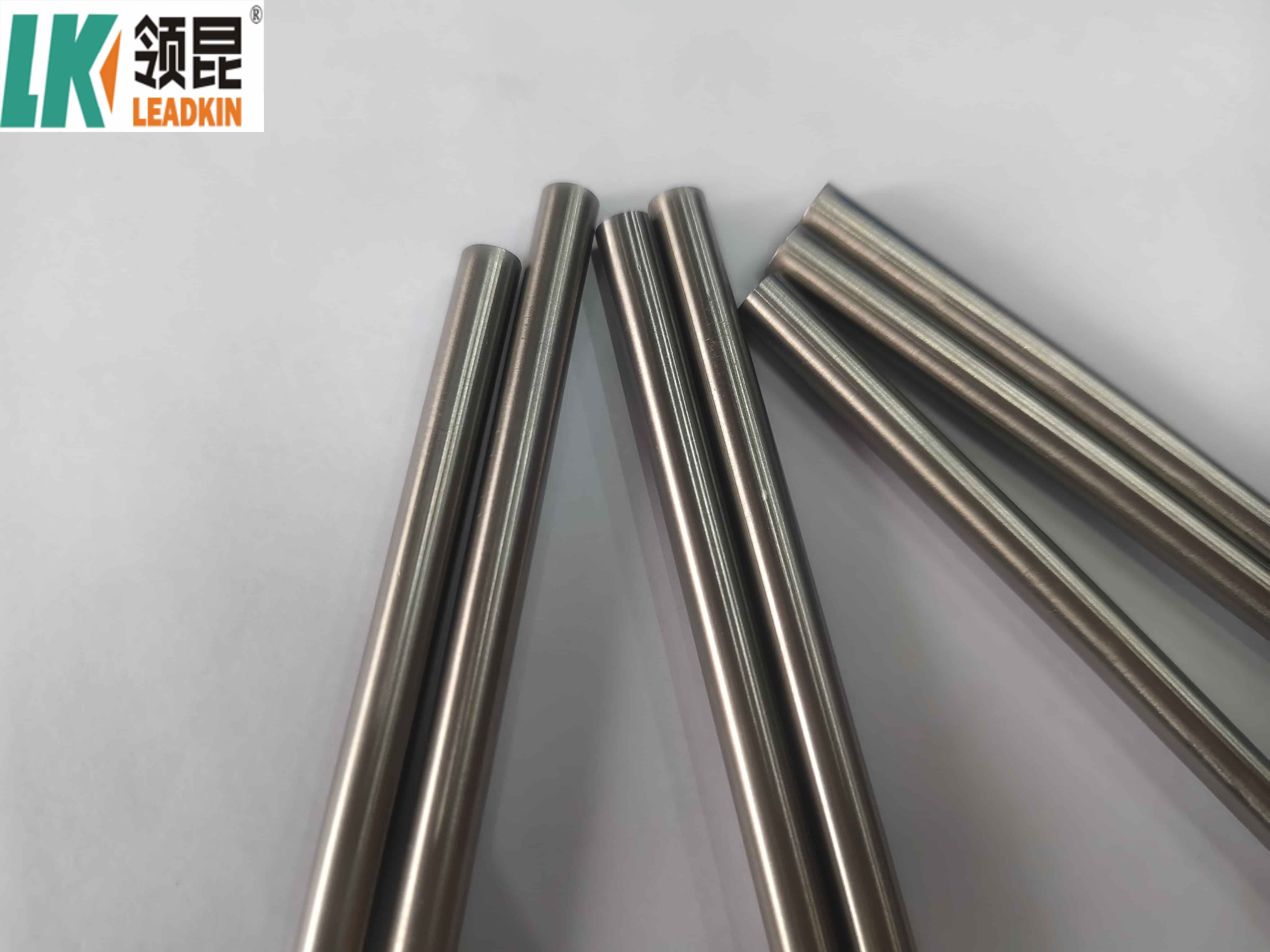

Produktbilder
Firmeninformationen:
A. Haupterzeugnisse
B. Paket
Wir fügen thermisch schrumpfende Schläuche und Kunststofffolie hinzu, um einen hohen Isolationswiderstand zu gewährleisten.
Abgesehen von Markierungsnotizen haben wir auch Passkarte und Testbericht für jedes Kabel.
C. Ausstellung
Produktvorteil:
1:Hohe Temperaturbeständigkeit, Flexibilität, Korrosionsbeständigkeit, schnelle und genaue Temperaturmessung.
2:Hochtemperaturbeständig Extension Draht.
3:Sonde Länge kann angepasst werden, Sonde kann gebogen werden.
4:Willkürliche Biegung, hohe Temperaturbeständigkeit, lange Lebensdauer, schnelle Reaktionsgeschwindigkeit, feste Feder.
5Hochechtfertige Temperaturkontrolle.
6Schnelle Reaktion.
Häufige Fragen:
| 1Genaues Zitat. |
| 2- Bestätigen Sie den Preis, die Handelsfrist, die Lieferzeit, die Zahlungsfrist usw. |
| 3. LEADKIN-Verkäufe senden die Proforma-Rechnung mit LEADKIN-Siegel. |
| 4Der Kunde bezahlt die Einzahlung und schickt uns einen Bankbeleg. |
| 5. Mittlere Produktion-senden Sie Fotos, um die Produktionslinie zu zeigen, in der Sie Ihre Produkte sehen können. |
| 6. Endproduktion-Massenproduktion Produkte Fotos. |
| 7Die Kunden zahlen für den Restbetrag und LEADKIN versendet die Ware. |
| 8Die Bestellung ist perfekt fertig, wenn Sie die Ware erhalten und mit ihnen zufrieden sind. |
| 9. Feedback an LEADKIN über Qualität, Service, Marktfeedback und Vorschläge. Und wir werden es besser machen. |
