Schnelle Details:
Typ: K, N, E, J, T.B., S.
Marke: LEADKIN
Kernzahl: 2, 4, 6
Durchmesser: 0,5 mm bis 12,7 mm
Verwendung: zur Herstellung von Thermoelementen
Isolator: 99,6% hochreine MgO
Probezeit: alle Arten vorrätig
Handelsbegriff: FOB, EXW, CIF, CFR
Zahlungsfrist: T/T, Western Union, L/C
Material der Hülle: SS321(SS304), SS316
Anwendungsbereich: Verbindung mit Thermocouple und Instrumentenmaschine
Die in Anhang I der Verordnung (EG) Nr. 1907/2006 aufgeführten Verfahren gelten nicht für die Verwendung von Zellstoff.

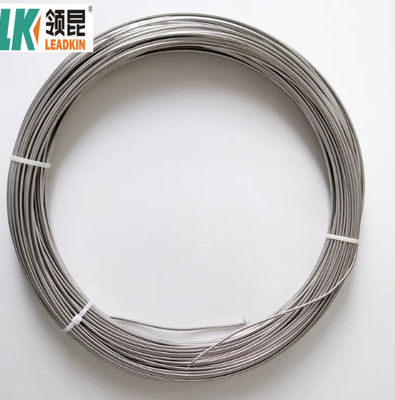

Name:Mineralisoliertes Kabel mit Thermoelement des Typs K/N/T/J/B/S/E (MI-Kabel)
Typ für Umhangdraht Typ K
| Produktbezeichnung |
Code |
Typ |
Shaeth-Material |
Vor Dia. |
Temperatur |
| NiCr-NiSi /NiCr-NiAl |
K.K. |
K |
SS304 und SS316 |
0.5-1.0 |
400 |
| 1.5 bis 3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5 bis 3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
NK |
N |
SS304 und SS316 |
0.5-1.0 |
400 |
| 1.5 bis 3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5 bis 3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
EK |
E |
SS304 und SS316 |
0.5-1.0 |
400 |
| 1.5 bis 3.2 |
600 |
| 4.0-8.0 |
800 |
| Fe-Konstantan |
J.K. |
J |
SS304 und SS316 |
0.5-1.0 |
400 |
| 1.5 bis 3.2 |
600 |
| 4.0-8.0 |
800 |
| Cu-Konstantan |
TK |
T |
SS304 und SS316 |
0.5-1.0 |
400 |
| 1.5 bis 3.2 |
600 |
| 4.0-8.0 |
800 |
| RhPt10-Ph |
SK |
S |
Inconel600 |
6.0-12.7 |
1100 |
Genauigkeit für Schaldraht Typ K
| Typ |
Klasse I |
|
Klasse II |
| Genauigkeit |
Temperaturbereich |
|
Genauigkeit |
Temperaturbereich |
| K |
± 1,5°C |
-40 bis 375 °C |
|
±2,5°C |
-40 bis 375 °C |
| ± 0,4% |
375°C bis 1000°C |
|
± 0,75% |
375°C bis 1000°C |
| N |
± 1,5°C |
-40 bis 375 °C |
|
±2,5°C |
-40 bis 375 °C |
| ± 0,4% |
375°C bis 1000°C |
|
± 0,75% |
375°C bis 1000°C |
| E |
± 1,5°C |
-40 bis 375 °C |
|
±2,5°C |
-40 bis 375 °C |
| ± 0,4% |
375°C bis 800°C |
|
± 0,75% |
375°C bis 800°C |
| J |
± 1,5°C |
-40 bis 375 °C |
|
±2,5°C |
-40 bis 375 °C |
| ± 0,4% |
375°C bis 800°C |
|
± 0,75% |
375°C bis 800°C |
| T |
±0,5°C |
-40 ~ 125 °C |
|
±1,0°C |
-40 ~ 125 °C |
| ± 0,4% |
125°C bis 350°C |
|
± 0,75% |
125°C bis 350°C |
| S |
0-1100°C |
±1,0°C |
|
0-1100°C |
± 1,5°C |
1. Anwendung
Thermocouple-Mineral-isoliertes Kabel wird in der Industrie weit verbreitet und wird für Stromversorgungs- und Steuerkreise kritischer Geräte wie Temperaturmessgeräte verwendet.eine bewährte Wahl für die Herstellung von Hochtemperatursonden.
2. Bauwesen
Es wird hergestellt, indem ein oder mehrere Drahtleiter in ein kreisförmiges Kupferrohr gelegt und die Zwischenräume mit trockenem Magnesiumoxidpulver gefüllt werden.
Die Gesamtanlage wird dann zwischen Rollen gedrückt, um ihren Durchmesser zu verringern (und ihre Länge zu erhöhen).
Ein mit Mineralien isoliertes (MI) Thermoelementkabel ist eine spezielle Art von Kabel, das für die Temperaturmessung in verschiedenen industriellen Anwendungen verwendet wird.Es besteht aus zwei unterschiedlichen Metalldrähten (typischerweise aus verschiedenen Legierungen), die an einem Ende miteinander verbunden sind, um eine Thermoelementverbindung zu bildenDie Verbindung wird dann mit einem Mineralisolierungsmaterial, typischerweise Magnesiumoxid (MgO), umgeben, das eine elektrische Isolierung und einen mechanischen Schutz bietet.
Die Mineralisolierung ist fest um die Thermoelementdrahtungen gepackt, wodurch eine gute Wärmeleitfähigkeit zwischen den Drahtungen und der Außenhülle gewährleistet wird.Die Außenhülle besteht in der Regel aus einem korrosionsbeständigen Material wie Edelstahl oder Inconel.
Die MI-Konstruktion bietet mehrere Vorteile für Thermoelementanwendungen. Sie bietet eine hervorragende Beständigkeit gegen hohe Temperaturen, mechanische Belastungen und Umweltgefahren.Die Mineralisolierung schützt die Thermoelementleitungen vor Oxidation, Verunreinigung und Feuchtigkeitsdurchgang, um eine genaue und zuverlässige Temperaturmessung zu gewährleisten.
Mineralisolierte Thermoelementkabel können mit verschiedenen Drahtmaterialien und Gehäusegrößen angepasst werden, um spezifische Temperaturbereiche und Umweltbedingungen zu erfüllen.Sie werden häufig in Industriezweigen wie der petrochemischen Industrie eingesetzt., Stromerzeugung, Metallverarbeitung und Luftfahrt, wo eine präzise und robuste Temperaturmessung erforderlich ist.
Produktbilder
Firmeninformationen:
A. Haupterzeugnisse
B. Paket
Wir fügen thermisch schrumpfende Schläuche und Kunststofffolie hinzu, um einen hohen Isolationswiderstand zu gewährleisten.
Abgesehen von den Markierungsnotizen haben wir auch eine Passkarte und einen Testbericht für jedes Kabel.
C. Ausstellung
Produktvorteil:
1:Hohe Temperaturbeständigkeit, Flexibilität, Korrosionsbeständigkeit, schnelle und genaue Temperaturmessung.
2:Hochtemperaturbeständig Extension Draht.
3:Sonde Länge kann angepasst werden, Sonde kann gebogen werden.
4:Willkürliche Biegung, hohe Temperaturbeständigkeit, lange Lebensdauer, schnelle Reaktionsgeschwindigkeit, feste Feder.
5Hochechtfertige Temperaturkontrolle.
6Schnelle Reaktion.
