Ein RTD (Resistance Temperature Detector) ist ein Sensor, dessen Widerstand sich mit der Temperatur ändert.Die Beziehung zwischen Widerstand und Temperatur ist bekannt und im Laufe der Zeit wiederholbar.Ein RTD ist ein passives Gerät, das nicht selbst eine Ausgabe erzeugt.Externe elektronische Geräte werden verwendet, um den Widerstand des Sensors zu messen, indem ein kleiner elektrischer Strom durch den Sensor geleitet wird, um eine Spannung zu erzeugen. typischerweise 1 mA oder weniger Messstrom, maximal 5 mA ohne Gefahr einer Selbstheizung.
Schnelle Details:
Name:Mineralisoliertes RTD-Kabel
Typ:Pt100
Leitermaterial: Ni
Isolator: 99,6% hochreine MgO
Kernzahl: 3, 4, 6,8
Material der Hülle: SS321(SS304), SS316
Durchmesser: 3,0 mm bis 12,7 mm
Anwendungsbereich: Verbindung mit Thermocouple und Instrumentenmaschine
Herkunftsort: Zhejiang, China (Festland)
Umweltfreundlich: Ja
MOQ: 100m
Zertifikat: ISO
Probezeit: alle Arten vorrätig
Handelsbegriff: FOB, EXW, CIF, CFR
Zahlungsfrist: T/T, Western Union, L/C
Nenngröße des Thermocouple- und RTD-Kabels:
| - Das ist Dia. |
Wandstärke |
Dirigent Dia |
Reinheit von MgO |
Isolierwiderstand |
| 0.5 ± 0.025 |
≥ 10%D |
≥15%D |
≥ 99,4% |
Raumtemperatur > 100 MΩ/75 V |
| 1.0±0.025 |
| 1.5 ± 0.025 |
| 10,6 ± 0.025 |
| 2.0±0.025 |
| 3.0±0.030 |
Raumtemperatur > 100MΩ/500V 500°C > 5MΩ/500V |
| 4.0±0.045 |
| 40,8 ± 0.045 |
| 5.0±0.045 |
| 6.0±0.060 |
| 60,4 ± 0.060 |
| 8.0±0.080 |
Gewichtstabelle:
| Typ |
- Das ist Dia. |
SS304 SS316 |
| 3 Kern |
4 Kern |
6 Kern |
| Ni |
3.0 |
0.045 |
0.039 |
0.040 |
| 3.2 |
0.051 |
0.046 |
0.046 |
| 4.0 |
0.075 |
0.074 |
0.074 |
| 4.8 |
0.108 |
0.105 |
0.107 |
| 5.0 |
0.116 |
0.113 |
0.115 |
| 6.0 |
0.180 |
0.164 |
0.163 |
| 6.4 |
0.203 |
0.204 |
0.191 |
| 8.0 |
0.297 |
0.363 |
0.301 |
Was ist ein RTD-Sensor?
Der Begriff RTD steht für Resistance Temperature Detector. Dieser Sensor ist auch als Resistance Thermometer bekannt. Dieser Sensor wird zur Temperaturmessung verwendet.
Normalerweise sind sie als eine Länge feines Drahtes aus Platinnickel oder Kupfer erhältlich, das um einen Keramik- oder Glaskern gewickelt ist.Dieser Sensor nutzt das Temperatur-Widerstandsverhältnis des Drahtes, um die Temperatur zu messen.
Anwendungen der FTE:
Der RTD-Sensor wird im Automobilbereich zur Messung der Motortemperatur, eines Ölpegelsensors und der Einlasslufttemperatur verwendet.Im Bereich der Kommunikation und der Messgeräte zur Temperaturmessung von Verstärkern, Transistorauftriebstabilisatoren usw.
Forschung und Entwicklung wird in der Leistungselektronik, Computer, Verbraucherelektronik, Lebensmittelverarbeitung, Industrieelektronik, Medizinelektronik, Militär und Luft- und Raumfahrt eingesetzt.

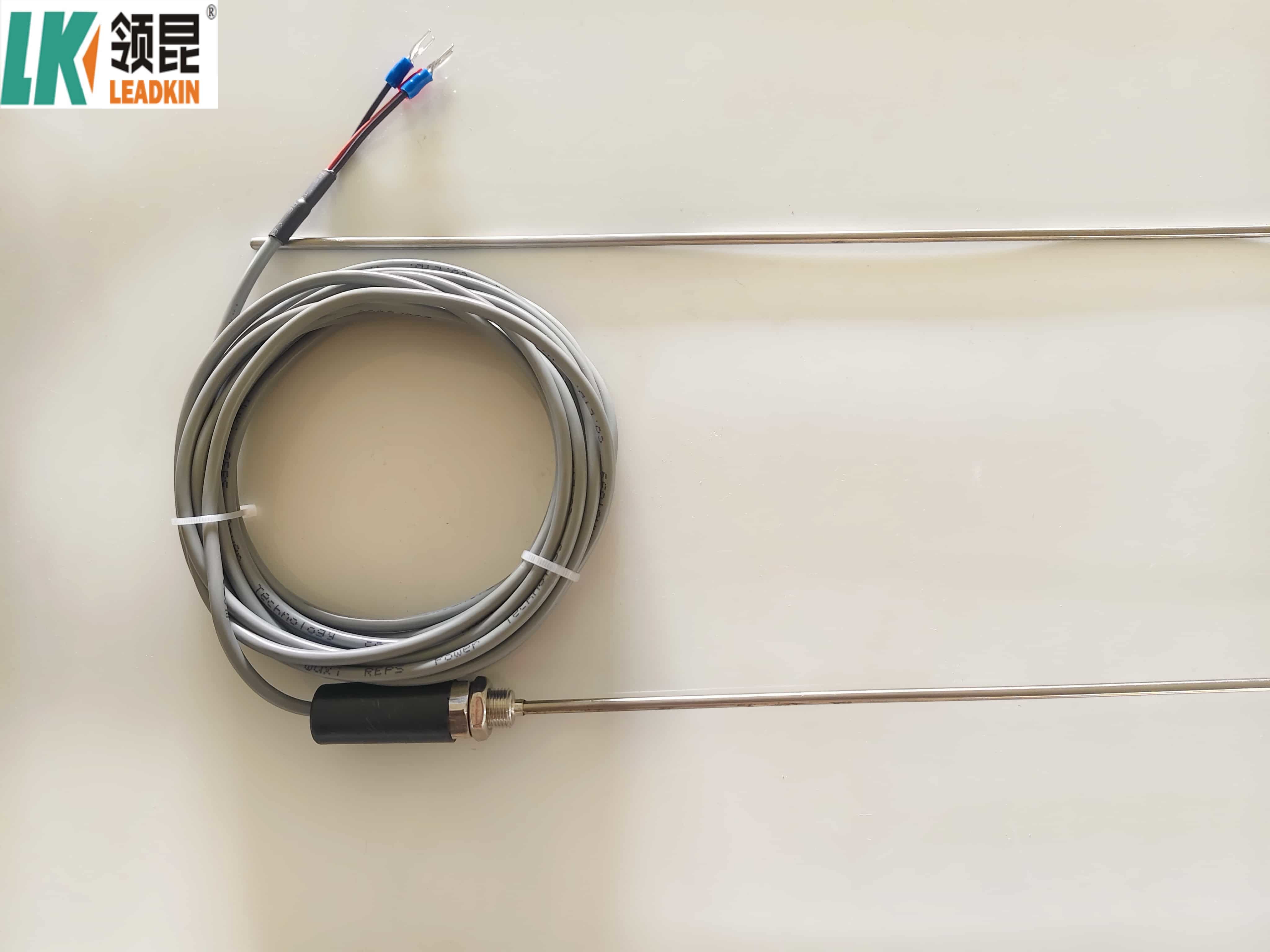

Produktbilder:
Firmeninformationen:
A. Inspektionswerkstatt
100% Test für jedes Spulenkabel, um sicherzustellen, dass gute Qualität Produkte für den Kunden.
B. Ausstellung
C.Verpackung
Aufforderung:
| 1Genaues Zitat. |
| 2- Bestätigen Sie den Preis, die Handelsfrist, die Lieferzeit, die Zahlungsfrist usw. |
| 3. LEADKIN-Verkäufe senden die Proforma-Rechnung mit LEADKIN-Siegel. |
| 4Der Kunde bezahlt die Einzahlung und schickt uns einen Bankbeleg. |
| 5. Mittlere Produktion-senden Sie Fotos, um die Produktionslinie zu zeigen, in der Sie Ihre Produkte sehen können. |
| 6. Endproduktion-Massenproduktion Produkte Fotos. |
| 7Die Kunden zahlen für den Restbetrag und LEADKIN versendet die Ware. |
| 8Die Bestellung ist perfekt fertig, wenn Sie die Ware erhalten und mit ihnen zufrieden sind. |
| 9. Feedback zu LEADKIN über Qualität, Service, Markt Feedback & Vorschläge. Und wir werden es besser machen. |
