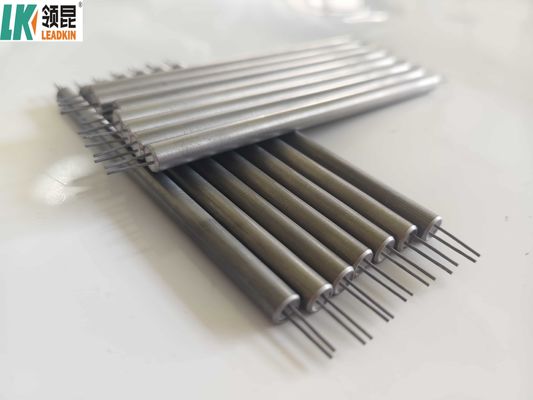

Längen 1-5m oder kundenspezifisches Thermoelementkabel für Instrumentenkonnektionen ISO9001-zertifiziert

Schnelle Details:

 Typ:K/N/E/J/T/S/R/B

Herkunftsort: Zhejiang, China (Festland)

Genauigkeit: I-0,4% t, II-0,75% t, III-1,5% t

Kernnummer: Einfach / Doppel

Isolator: 99,6% hochreine MgO

Bescheinigung:ISO9001, IATF16949, CE

Anwendungsbereich: Verbindung mit Thermocouple und Instrumentenmaschine

Leitermaterial:NiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Konstantan

Material der Hülle: Inconel600, 0Cr18Ni10Ti,Die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten werden in Anhang I der Verordnung (EU) Nr. 528/2012 über die Verwendung der in Anhang I der Verordnung (EU) Nr. 528/2012 genannten Daten verarbeitet.

Schalendurchmesser (mm): 0,5 mm bis 12,7 mm:φ0.5,φ1.0, φ1,5 ((1,6), φ2.0, φ3.0(3.2), φ4.0,φ5.0(4.8),φ6.0(6.4),φ8.0,φ12.7

Typ für Umschlagdraht Typ K:

Da unterschiedliche Temperaturmessmedien und Betriebsbedingungen Auswirkungen auf die Lebensdauer und den Temperaturbereich von gepanzerten Thermoelementen haben, sind die Daten in der Tabelle nur empfohlene Daten.

Genauigkeit für Schaldraht Typ K

Über dieses Produkt:

Thermoelektrifizierte Wärmeparate sind weit verbreitete Temperatursensoren, die nach dem Prinzip der Thermoelektrisität arbeiten.mit einer Spannung, die der Temperaturdifferenz zwischen der Verbindung und den anderen Enden der Drähte entsprichtHier sind einige wichtige Punkte und Hinweise zur Verwendung von Thermocouples:

Funktionsprinzip

Seebeck-Effekt: Das Grundprinzip des Betriebs von Thermoelementen ist der Seebeck-Effekt.bei der eine Spannung erzeugt wird, wenn ein Temperaturunterschied zwischen der Verbindung (heiße Verbindung) und dem Bezugspunkt (kalte Verbindung) besteht.

Ausgangsspannung: Die erzeugte Spannung ist proportional zur Temperaturdifferenz und ermöglicht die Temperaturmessung.

Typen von Thermoelementen

Häufige Typen:

Typ K (Chromel-Alumel): Breiter Temperaturbereich (von 200°C bis 1260°C), geeignet für allgemeine Anwendungen.

Typ J (Eisen-Constantan): begrenzter Bereich (-40 °C bis 750 °C), geeignet für niedrigere Temperaturen.

Typ T (Kupfer-Constantan): Geeignet für Kryogenik und Niedertemperaturanwendungen (-200 °C bis 350 °C).

Typ E (Chromel-Constantan): Gute Empfindlichkeit und eine Reichweite (-200°C bis 900°C).

Typ N (Nicrosil-Nisil): Stabil bei hohen Temperaturen (bis zu 1300°C) und geeignet für raue Umgebungen.

Was ist ein Thermoelement?

• Ein Thermoelement ist eine Art Wandler, der thermische Energie in elektrische Energie umwandelt.Wenn sich die Temperatur an dieser Kreuzung ändert, er erzeugt eine Spannung, die gemessen und zur Temperaturbestimmung verwendet werden kann.
• Das Thermoelement arbeitet nach dem Seebeck-Effekt, der besagt, dass, wenn unterschiedliche Metalle an einer Verbindung verbunden werden, sie eine kleine,Messbare Spannung als Reaktion auf Temperaturänderungen an dieser VerbindungDie Höhe der erzeugten Spannung hängt sowohl von der Temperaturänderung als auch von den Eigenschaften der verwendeten Metalle ab.
• Ein Thermoelement besteht aus zwei isolierten Drähten aus verschiedenen Metallen, die an ein Messgerät angeschlossen sind.Es dient als Sicherheits- und Überwachungsinstrument für verschiedene Prozesse und Geräte, die entscheidende Temperaturmessungen und den ordnungsgemäßen Betrieb gewährleisten.
• Das Funktionieren eines Thermocouples wird auf dem folgenden Bild dargestellt.Die daraus resultierende Temperaturänderung wird auf dem Messgerät rechts angezeigt..
• Die Auswahl eines Thermocouples hängt von Faktoren wie dem Temperaturbereich, der Umgebungsatmosphäreund die Art der MessmedienDarüber hinaus werden die Größe und Form des Thermocouples auf die spezifische Anwendung zugeschnitten, wobei Faktoren wie die erforderliche Genauigkeit und Reaktionsgeschwindigkeit berücksichtigt werden.

Produktbilder

Firmeninformationen:

A. Haupterzeugnisse

Einzelheiten zu den Produkten:

B. Paket

Wir fügen thermisch schrumpfende Schläuche und Kunststofffolie hinzu, um einen hohen Isolationswiderstand zu gewährleisten.

Abgesehen von Markierungsnotizen haben wir auch Passkarte und Testbericht für jedes Kabel.

C. Mi-Kabel Produktionslinie

Wir verfügen über hochwertige professionelle Produkte, sowie fortschrittliche Produktlinien und Ausrüstungen.Alle Produkte entsprechen den internationalen Qualitätsstandards und werden in verschiedenen Märkten auf der ganzen Welt sehr geschätzt.Neben den steigenden Marktanforderungen befriedigen wir unsere Kunden kontinuierlich, indem wir Produkte aktualisieren, um die Produktionssysteme zu verbessern, die Qualität zu verbessern.

Aufforderung:

1Genaues Zitat.

2- Bestätigen Sie den Preis, die Handelsfrist, die Lieferzeit, die Zahlungsfrist usw.

3. LEADKIN-Verkäufe senden die Proforma-Rechnung mit LEADKIN-Siegel.

4Der Kunde bezahlt die Einzahlung und schickt uns einen Bankbeleg.

5. Mittlere Produktion-senden Sie Fotos, um die Produktionslinie zu zeigen, in der Sie Ihre Produkte sehen können.

6. Endproduktion-Massenproduktion Produkte Fotos.

7Die Kunden zahlen für den Restbetrag und LEADKIN versendet die Ware.

8Die Bestellung ist perfekt fertig, wenn Sie die Ware erhalten und mit ihnen zufrieden sind.

9. Feedback zu LEADKIN über Qualität, Service, Markt Feedback & Vorschläge. Und wir werden es besser machen.
