Thermoelement in Hochtemperaturanwendungen mit Fe-Konstantan-Hülle

Schnelle Details:

 Typ:K/N/E/J/T/S/R/B

Herkunftsort: Zhejiang, China (Festland)

Genauigkeit: I-0,4% t, II-0,75% t, III-1,5% t

Kernzahl: 2,3,4,6

Anorganische mineralische Isolierblei: Ni, Cu

Isolator: 99,6% hochreine MgO

Bescheinigung:ISO9001, IATF16949, CE

Anwendungsbereich: Verbindung mit Thermocouple und Instrumentenmaschine

Material der Hülle: 0Cr18Ni10Ti,Einheitliche Prüfungen für die Bestimmung der Konzentration von Kohlenstoff

Schalendia ((mm): φ3.0, φ4.0, φ6.0, φ8.0

Typ für Umschlagdraht Typ K:

Da unterschiedliche Temperaturmessmedien und Betriebsbedingungen Auswirkungen auf die Lebensdauer und den Temperaturbereich von gepanzerten Thermoelementen haben, sind die Daten in der Tabelle nur empfohlene Daten.

Genauigkeit für Schaldraht Typ K

Über dieses Produkt:

Anwendungen

Industrie: In Öfen, Öfen, Gasturbinen und anderen Anwendungen mit hoher Temperatur verwendet.

HVAC: In Heiz-, Lüftungs- und Klimaanlagen zur Temperaturkontrolle eingesetzt.

Automobilindustrie: Verwendet bei Abgastemperaturmessungen und Motorüberwachung.

Nahrungsmittelindustrie: Überwachung der Temperaturen in Koch- und Verarbeitungsumgebungen.

Vor- und Nachteile

Vorteile:

Ein breiter Temperaturbereich.

Einfache Konstruktion und robustes Design.

Schnelle Reaktionszeit und Benutzerfreundlichkeit.

Nachteile:

Grenzwerte Genauigkeit im Vergleich zu anderen Sensoren wie RTDs.

Nichtlineare Ausgabe erfordert eine Kompensation.

Anfällig für elektromagnetische Störungen.

Sicherheit und Handhabung

Wärmeschock: Vermeiden Sie schnelle Temperaturänderungen, um Schäden zu vermeiden.

Korrosive Umgebungen: Verwenden Sie geeignete Materialien, um eine Zerstörung zu verhindern.

Handhabung: Vorsicht bei der Handhabung, um mechanische Schäden an Verbindungen und Drähten zu vermeiden.

Instandhaltung

Regelmäßig überprüfen und kalibrieren, um eine genaue Messung zu gewährleisten.

Wenn Verunreinigungen vermutet werden, ist der Kreuzungsbereich zu reinigen.

Schlussfolgerung

Thermoelemente sind vielseitige Temperatursensoren, die für eine Vielzahl von Anwendungen geeignet sind.und eine ordnungsgemäße Handhabung sind für eine wirksame Verwendung sowohl in Industrie als auch in Laborbedingungen von entscheidender Bedeutung.

Isolierung:

Isoliermaterialien (wie Keramik oder Glasfaser) werden häufig verwendet, um die Thermoelementleitungen vor Umwelteinflüssen zu schützen und elektrische Störungen zu verhindern.

Hülle:

Eine schützende Außenschicht, typischerweise aus Edelstahl oder Inconel, umhüllt das Thermoelement, um es vor rauen Umgebungen, mechanischen Beschädigungen und chemischer Exposition zu schützen.

Abschlusskopf:

Am Ende ohne Verbindung sind die Thermoelementkabel an einen Endblock angeschlossen, um sie leicht an Messgeräte zu befestigen.

Arbeitsprinzip

Das Thermoelement funktioniert nach dem Seebeck-Effekt.die besagt, dass eine Spannung (thermoelektrische Spannung) erzeugt wird, wenn ein Temperaturunterschied zwischen der heißen Verbindung (wo die beiden Metalle aufeinander treffen) und der kalten Verbindung (Referenzpunkt) besteht.

Die erzeugte Spannung wird in Millivolt gemessen und bezieht sich auf die Temperaturdifferenz zwischen den Verbindungen gemäß spezifischen Kalibriertabellen (NIST-Tabellen) für jeden Thermoelementtyp.

Anwendungsbereich:

• Verbrennungsanlagen für feste Abfälle
• Sintern von Metallpulvern
• Verbrennung von keramischen Materialien
• Gas- oder Ölöfen
• Heizwechsler mit Brennstoff
• Schachtelofen
• Kern- oder Kohlenwasserstoffenergieanlagen
• Und viele mehr...

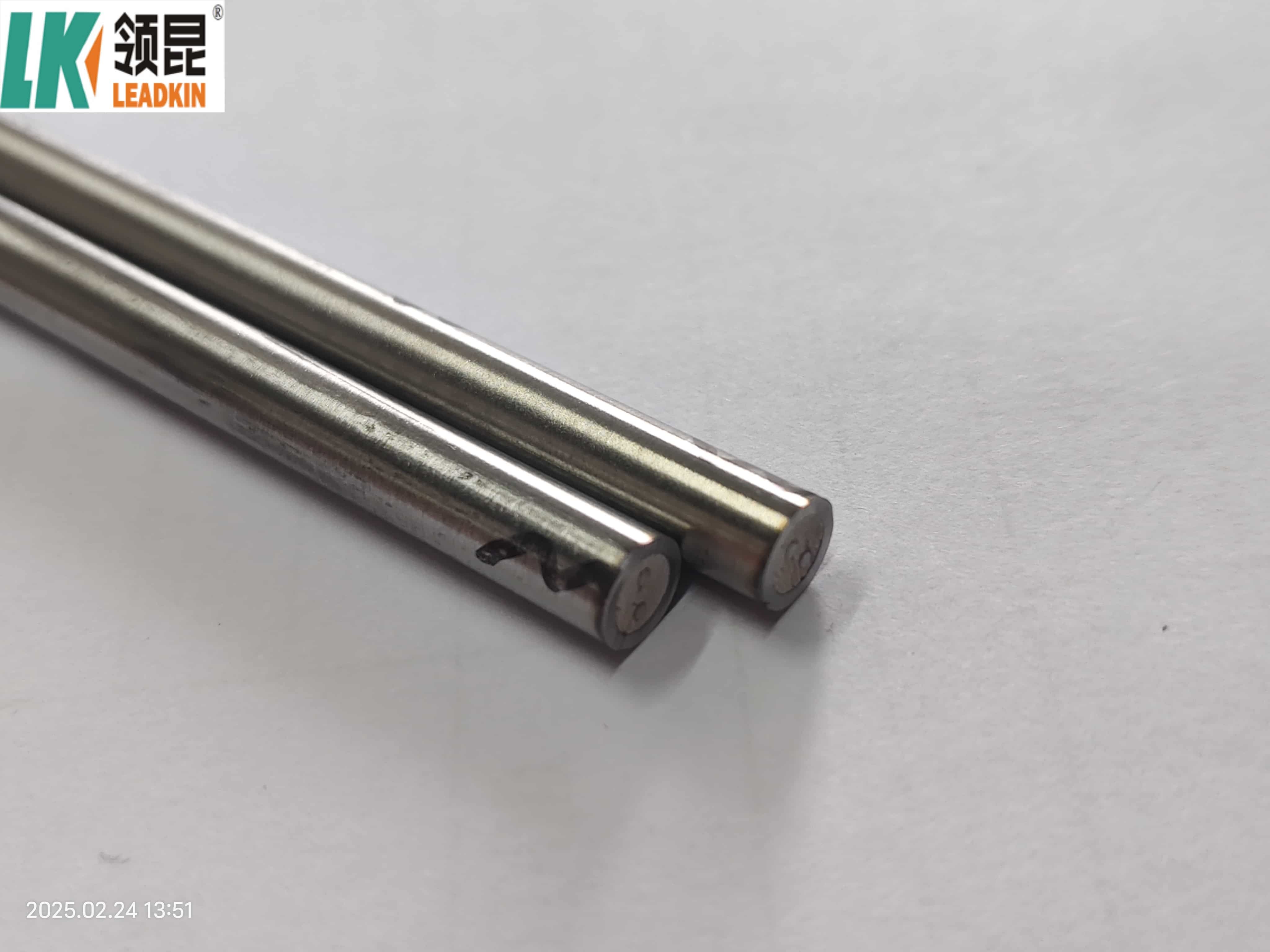

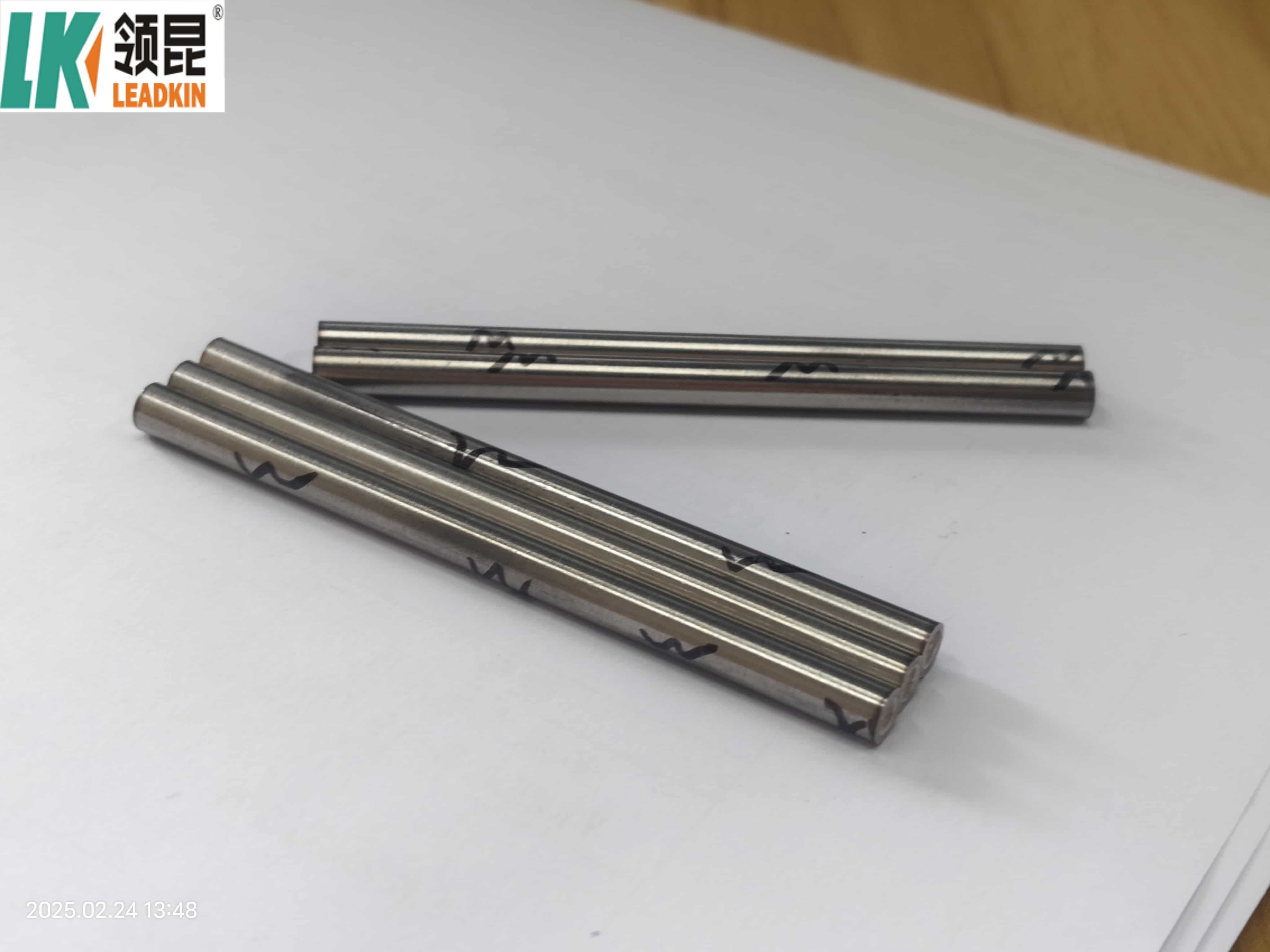

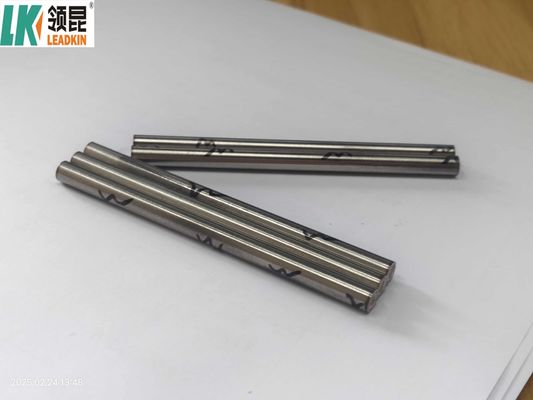

Produktbilder:

Firmeninformationen:

A. Haupterzeugnisse

B. Paket

Wir fügen thermisch schrumpfende Schläuche und Kunststofffolie hinzu, um einen hohen Isolationswiderstand zu gewährleisten.

Abgesehen von Markierungsnotizen haben wir auch Passkarte und Testbericht für jedes Kabel.

C. Mi-Kabel Produktionslinie

Wir verfügen über hochwertige professionelle Produkte, sowie fortschrittliche Produktlinien und Ausrüstungen.Alle Produkte entsprechen den internationalen Qualitätsstandards und werden in verschiedenen Märkten auf der ganzen Welt sehr geschätzt.Neben den steigenden Marktanforderungen befriedigen wir unsere Kunden kontinuierlich, indem wir Produkte aktualisieren, um die Produktionssysteme zu verbessern, die Qualität zu verbessern.

Aufforderung:

1Genaues Zitat.

2- Bestätigen Sie den Preis, die Handelsfrist, die Lieferzeit, die Zahlungsfrist usw.

3. LEADKIN-Verkäufe senden die Proforma-Rechnung mit LEADKIN-Siegel.

4Der Kunde bezahlt die Einzahlung und schickt uns einen Bankbeleg.

5. Mittlere Produktion-senden Sie Fotos, um die Produktionslinie zu zeigen, in der Sie Ihre Produkte sehen können.

6. Endproduktion-Massenproduktion Produkte Fotos.

7Die Kunden zahlen für den Restbetrag und LEADKIN versendet die Ware.

8Die Bestellung ist perfekt fertig, wenn Sie die Ware erhalten und mit ihnen zufrieden sind.

9. Feedback zu LEADKIN über Qualität, Service, Markt Feedback & Vorschläge. Und wir werden es besser machen.
