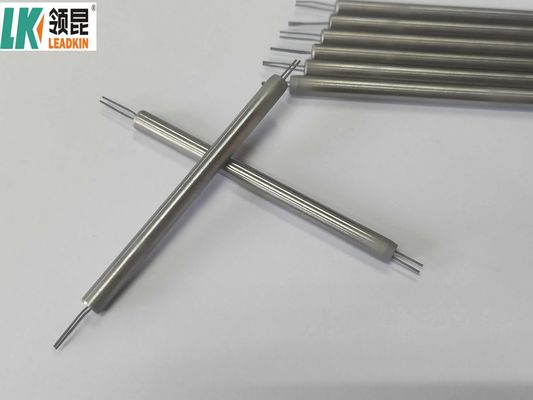

Temperatursensor Mineralisoliertermoelementkabel zur Messung hoher Temperaturen im Bereich von 200 oC bis 1000 oC
| Brand Name: | LEADKIN | Core: | 2,3,4,6 |
| Insulation: | MgO | Temperature Range: | 200°C bis 1000°C |
| Accuracy: | Klasse I, II, III | Outside Dia: | 0.5-12.7mm |
| Package: | Karton. Palette | Function: | Temperaturtest |
| Theory: | Temperatursensor | Cable Length: | 1-5m oder individuell |
| Certification: | ISO9001, IATF16949, CE | Thermocouple Type: | K/N/E/J/T/S/R/B |
| High Light: | Mineralisolierter Thermoelementkabel 1000C,Mineralisoliertes Thermoelementkabel 200C |
||
Typ für Umschlagdraht Typ K:
| Produktbezeichnung | Code | Typ | Shaeth-Material | Vor Dia. | Temperatur |
| NiCr-NiSi /NiCr-NiAl | K.K. | K | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5 bis 3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5 bis 3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5 bis 3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5 bis 3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | EK | E | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5 bis 3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Fe-Konstantan | J.K. | J | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5 bis 3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Cu-Konstantan | TK | T | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5 bis 3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| RhPt10-Ph | SK | S | Inconel600 | 6.0-12.7 | 1100 |
Da unterschiedliche Temperaturmessmedien und Betriebsbedingungen Auswirkungen auf die Lebensdauer und den Temperaturbereich von gepanzerten Thermoelementen haben, sind die Daten in der Tabelle nur empfohlene Daten.
Genauigkeit für Schaldraht Typ K
| Typ | Klasse I | Klasse II | ||
| Genauigkeit | Temperaturbereich | Genauigkeit | Temperaturbereich | |
| K | ± 1,5°C | -40 bis 375 °C | ±2,5°C | -40 bis 375 °C |
| ± 0,4% | 375°C bis 1000°C | ± 0,75% | 375°C bis 1000°C | |
| N | ± 1,5°C | -40 bis 375 °C | ±2,5°C | -40 bis 375 °C |
| ± 0,4% | 375°C bis 1000°C | ± 0,75% | 375°C bis 1000°C | |
| E | ± 1,5°C | -40 bis 375 °C | ±2,5°C | -40 bis 375 °C |
| ± 0,4% | 375°C bis 800°C | ± 0,75% | 375°C bis 800°C | |
| J | ± 1,5°C | -40 bis 375 °C | ±2,5°C | -40 bis 375 °C |
| ± 0,4% | 375°C bis 800°C | ± 0,75% | 375°C bis 800°C | |
| T | ±0,5°C | -40 ~ 125 °C | ±1,0°C | -40 ~ 125 °C |
| ± 0,4% | 125°C bis 350°C | ± 0,75% | 125°C bis 350°C | |
| S | 0-1100°C | ±1,0°C | 0-1100°C | ± 1,5°C |
Beschreibung des Produkts:
- Anwendungen: Thermoelemente werden in verschiedenen Anwendungen verwendet, darunter:
- Industrieprozesse (Öfen, Öfen und Reaktoren)
- HVAC-Systeme
- Lebensmittelverarbeitung
- Stromerzeugung
- Vorteile:
- Weiter Temperaturbereich
- Schnelle Reaktionszeit
- Einfache Konstruktion und robustes Design
- Nachteile:
- Nichtlineare Ausgabe
- Benötigt eine Kalibrierung nach bekannten Normen
- Anfälligkeit für elektromagnetische Störungen
- Mineralisolierte Kabel (MI)
- Definition: Mineral insulated cables are specialized electrical cables that consist of conductors (often thermocouple wires) surrounded by a mineral insulation material (typically magnesium oxide) and housed in a metal sheath (usually stainless steel or other alloys).
- Bauwesen:
- Leiter: Meistens aus Metallen wie Kupfer oder Nickel, je nach Anwendung.
- Isolierung: Magnesiumoxid (MgO) ist eine hervorragende Wärme- und Elektroisolationsquelle.
- Hülle: Die Metallhülle schützt die Drähte und die Isolierung vor mechanischem Schaden, Chemikalien und Feuchtigkeit.
- Thermoelemente und mineralisolierte (MI) Kabel werden aufgrund ihrer einzigartigen Eigenschaften und Vorteile in verschiedenen industriellen, wissenschaftlichen und technischen Anwendungen weit verbreitet.Im Folgenden sind die Anwendungsbereiche für jede:
- mit einer Leistung von mehr als 10 W
- 1. Industrielle Temperaturmessung:
- Es wird häufig in Fertigungsprozessen eingesetzt, einschließlich der Herstellung von Stahl, Glas und Keramik, bei denen hohe Temperaturen üblich sind.
- Bei Wärmebehandlungsprozessen wie Aufglühen und Löschen verwendet.
- 2. HVAC-Systeme:
- Für die Temperaturüberwachung und -steuerung in Heiz-, Lüftungs- und Klimaanlagen zur Sicherstellung eines effizienten Betriebs verwendet.
- 3. Lebensmittelverarbeitung:
- In verschiedenen Phasen der Lebensmittelverarbeitung und -lagerung angewendet, um sicherzustellen, dass die Temperaturen innerhalb der sicheren Grenzen liegen, Verschlechterung verhindern und Qualität gewährleisten.
Anwendungsbereich:
RTD- und Thermocouple-Sensoren, die mit MI-Kabeln konstruiert wurden, werden in verschiedenen Anwendungen eingesetzt:
- Verbrennungsanlagen für feste Abfälle.
- Sintern von Metallpulver.
- Sie schießen Keramikmaterialien.
- Gas- oder Ölöfen.
- Brennstoffbetriebene Wärmetauscher.
- Boxöfen.
- Kern- oder Kohlenwasserstoffenergieanlagen.
Produktbilder:
Firmeninformationen:
A. Haupterzeugnisse
B. Paket
Wir fügen thermisch schrumpfende Schläuche und Kunststofffolie hinzu, um einen hohen Isolationswiderstand zu gewährleisten.
Abgesehen von Markierungsnotizen haben wir auch Passkarte und Testbericht für jedes Kabel.
C. Mi-Kabel Produktionslinie
Wir verfügen über hochwertige professionelle Produkte, sowie fortschrittliche Produktlinien und Ausrüstungen.Alle Produkte entsprechen den internationalen Qualitätsstandards und werden in verschiedenen Märkten auf der ganzen Welt sehr geschätzt.Neben den steigenden Marktanforderungen befriedigen wir unsere Kunden kontinuierlich, indem wir Produkte aktualisieren, um die Produktionssysteme zu verbessern, die Qualität zu verbessern.
Aufforderung:
1Genaues Zitat.
2- Bestätigen Sie den Preis, die Handelsfrist, die Lieferzeit, die Zahlungsfrist usw.
3. LEADKIN-Verkäufe senden die Proforma-Rechnung mit LEADKIN-Siegel.
4Der Kunde bezahlt die Einzahlung und schickt uns einen Bankbeleg.
5. Mittlere Produktion-senden Sie Fotos, um die Produktionslinie zu zeigen, in der Sie Ihre Produkte sehen können.
6. Endproduktion-Massenproduktion Produkte Fotos.
7Die Kunden zahlen für den Restbetrag und LEADKIN versendet die Ware.
8Die Bestellung ist perfekt fertig, wenn Sie die Ware erhalten und mit ihnen zufrieden sind.
9. Feedback zu LEADKIN über Qualität, Service, Markt Feedback & Vorschläge. Und wir werden es besser machen.
