Schnelle Details:
Typ:K/N/E/J/T/S/R/B
Herkunftsort: Zhejiang, China (Festland)
Genauigkeit: I-0,4% t, II-0,75% t, III-1,5% t
Kernnummer: Einfach / Doppel
Isolator: 99,6% hochreine MgO
Bescheinigung:ISO9001, IATF16949, CE
Anwendungsbereich: Verbindung mit Thermocouple und Instrumentenmaschine
Leitermaterial:NiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Konstantan
Material der Hülle: Inconel600, 0Cr18Ni10Ti,Die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten werden in Anhang I der Verordnung (EU) Nr. 528/2012 über die Verwendung der in Anhang I der Verordnung (EU) Nr. 528/2012 genannten Daten verarbeitet.
Schalendurchmesser (mm): 0,5 mm bis 12,7 mm:φ0.5,φ1.0, φ1,5 ((1,6), φ2.0, φ3.0(3.2), φ4.0,φ5.0(4.8),φ6.0(6.4),φ8.0,φ12.7
Typ für Umschlagdraht Typ K:
| Produktbezeichnung |
Code |
Typ |
Shaeth-Material |
Vor Dia. |
Temperatur |
| NiCr-NiSi /NiCr-NiAl |
K.K. |
K |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5 bis 3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5 bis 3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
NK |
N |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5 bis 3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5 bis 3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
EK |
E |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5 bis 3.2 |
600 |
| 4.0-8.0 |
800 |
| Fe-Konstantan |
J.K. |
J |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5 bis 3.2 |
600 |
| 4.0-8.0 |
800 |
| Cu-Konstantan |
TK |
T |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5 bis 3.2 |
600 |
| 4.0-8.0 |
800 |
| RhPt10-Ph |
SK |
S |
Inconel600 |
6.0-12.7 |
1100 |
Da unterschiedliche Temperaturmessmedien und Betriebsbedingungen Auswirkungen auf die Lebensdauer und den Temperaturbereich von gepanzerten Thermoelementen haben, sind die Daten in der Tabelle nur empfohlene Daten.
Genauigkeit für Schaldraht Typ K
| Typ |
Klasse I |
Klasse II |
| Genauigkeit |
Temperaturbereich |
Genauigkeit |
Temperaturbereich |
| K |
± 1,5°C |
-40 bis 375 °C |
±2,5°C |
-40 bis 375 °C |
| ± 0,4% |
375°C bis 1000°C |
± 0,75% |
375°C bis 1000°C |
| N |
± 1,5°C |
-40 bis 375 °C |
±2,5°C |
-40 bis 375 °C |
| ± 0,4% |
375°C bis 1000°C |
± 0,75% |
375°C bis 1000°C |
| E |
± 1,5°C |
-40 bis 375 °C |
±2,5°C |
-40 bis 375 °C |
| ± 0,4% |
375°C bis 800°C |
± 0,75% |
375°C bis 800°C |
| J |
± 1,5°C |
-40 bis 375 °C |
±2,5°C |
-40 bis 375 °C |
| ± 0,4% |
375°C bis 800°C |
± 0,75% |
375°C bis 800°C |
| T |
±0,5°C |
-40 ~ 125 °C |
±1,0°C |
-40 ~ 125 °C |
| ± 0,4% |
125°C bis 350°C |
± 0,75% |
125°C bis 350°C |
| S |
0-1100°C |
±1,0°C |
0-1100°C |
± 1,5°C |
Über dieses Produkt:
EineTemperatursonde mit Thermoelementist eine Vorrichtung zur Temperaturmessung mit Hilfe des thermoelektrischen Effekts (Seebeck-Effekt).Sie ist für verschiedene Industriezweige geeignet.Hier ist eine detaillierte Aufschlüsselung:
Komponenten einer Thermoelementtemperaturprobe
-
Sensor für das Thermoelement:
-
Hergestellt aus zwei unterschiedlichen Metalldrähten (z. B. Chromel-Alumel für Typ K, Eisen-Constantan für Typ J), die an der Messschnittstelle verbunden sind.
-
Erzeugt eine Spannung, die proportional zur Temperaturdifferenz zwischen Messverbindung und Referenzverbindung ist.
-
Sondenhülle:
-
Eine schützende äußere Schicht (oft aus Edelstahl, Inconel oder Keramik), die das Thermoelement vor rauen Umgebungen schützt.
-
Bietet mechanische Festigkeit und Beständigkeit gegen Korrosion, Abrieb und hohe Temperaturen.
-
Isolierung:
-
Anschlusskopf oder -terminal:
-
Das Ende der Sonde, an dem die Thermoelementleitungen an Verlängerungsleitungen oder ein Messgerät angeschlossen sind.
-
Ein Endgerät, ein Stecker oder ein integrierter Sender.
-
Zusätzliche Merkmale:
-
Übertrager:Umwandelt das Thermoelementsignal in einen standardisierten Ausgang (z. B. 4-20 mA oder digitales Signal).
-
Flexible oder starre Konstruktion: Je nach Anwendung können die Sonden starr oder flexibel sein.
-
mit einem Durchmesser von mehr als 50 cm3:Für die einfache Installation in Tanks, Rohre oder Maschinen.
Anwendungsbereich:
- Verbrennungsanlagen für feste Abfälle
- Sintern von Metallpulvern
- Verbrennung von keramischen Materialien
- Gas- oder Ölöfen
- Heizwechsler mit Brennstoff
- Schachtelofen
- Kern- oder Kohlenwasserstoffenergieanlagen
- Und viele mehr...

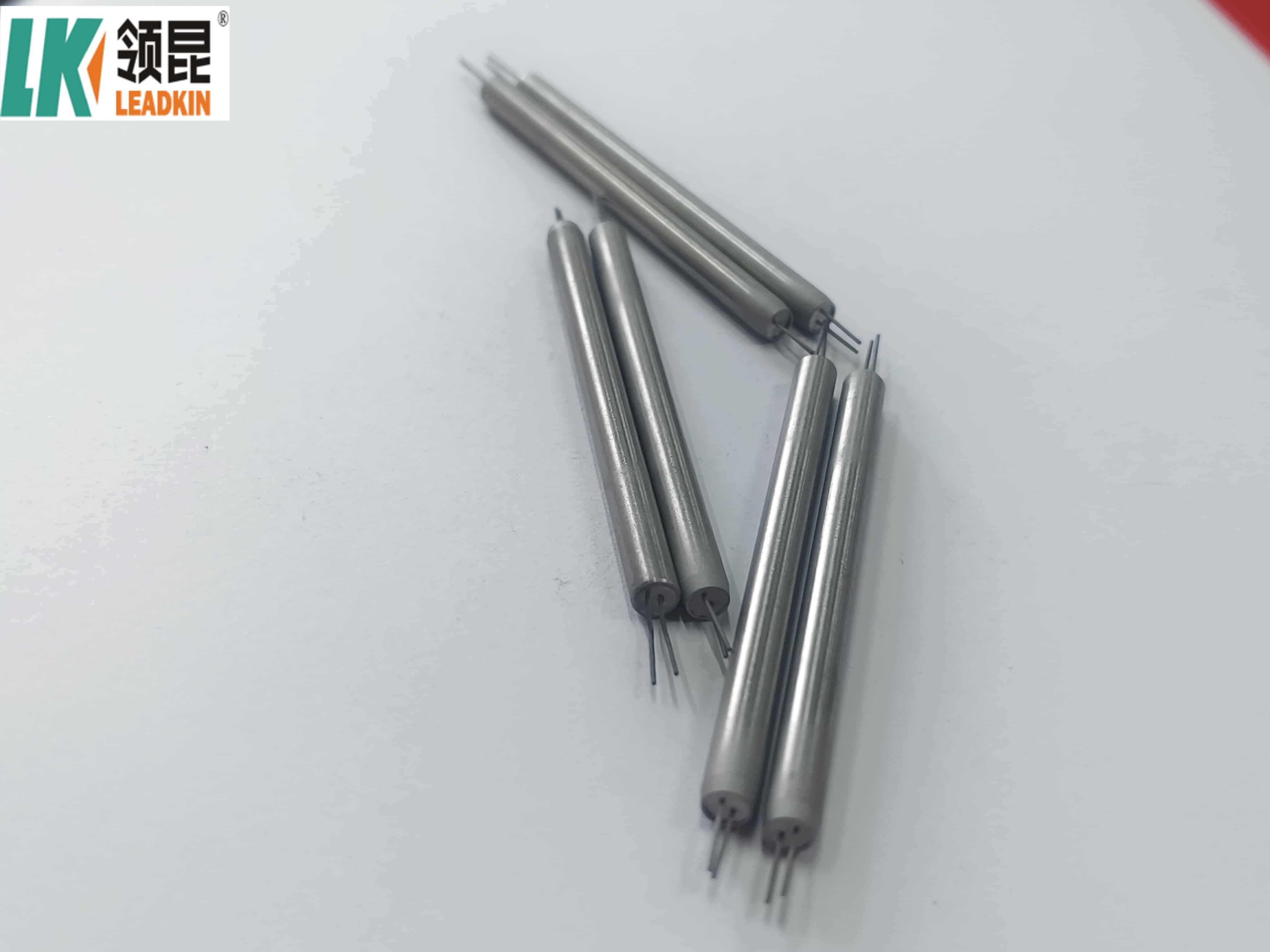

Produktbilder
Firmeninformationen:
A. Haupterzeugnisse
B. Paket
Wir fügen thermisch schrumpfende Schläuche und Kunststofffolie hinzu, um einen hohen Isolationswiderstand zu gewährleisten.
Abgesehen von Markierungsnotizen haben wir auch Passkarte und Testbericht für jedes Kabel.
C. Mi-Kabel Produktionslinie
Wir verfügen über hochwertige professionelle Produkte, sowie fortschrittliche Produktlinien und Ausrüstungen.Alle Produkte entsprechen den internationalen Qualitätsstandards und werden in verschiedenen Märkten auf der ganzen Welt sehr geschätzt.Neben den steigenden Marktanforderungen befriedigen wir unsere Kunden kontinuierlich, indem wir Produkte aktualisieren, um die Produktionssysteme zu verbessern, die Qualität zu verbessern.
Aufforderung:
1Genaues Zitat.
2- Bestätigen Sie den Preis, die Handelsfrist, die Lieferzeit, die Zahlungsfrist usw.
3. LEADKIN-Verkäufe senden die Proforma-Rechnung mit LEADKIN-Siegel.
4Der Kunde bezahlt die Einzahlung und schickt uns einen Bankbeleg.
5. Mittlere Produktion-senden Sie Fotos, um die Produktionslinie zu zeigen, in der Sie Ihre Produkte sehen können.
6. Endproduktion-Massenproduktion Produkte Fotos.
7Die Kunden zahlen für den Restbetrag und LEADKIN versendet die Ware.
8Die Bestellung ist perfekt fertig, wenn Sie die Ware erhalten und mit ihnen zufrieden sind.
9. Feedback zu LEADKIN über Qualität, Service, Markt Feedback & Vorschläge. Und wir werden es besser machen.
