Schnelle Details:
Typ: K, N, E, J, T
Marke: LEADKIN
Kernzahl: 2, 4, 6
Durchmesser: 0,5 mm bis 12,7 mm
Verwendung: zur Herstellung von Thermoelementen
Isolator: 99,6% hochreine MgO
Probezeit: alle Arten vorrätig
Handelsbegriff: FOB, EXW, CIF, CFR
Zahlungsfrist: T/T, Western Union, L/C
Material der Hülle: SS321(SS304), SS316
Anwendungsbereich: Verbindung mit Thermocouple und Instrumentenmaschine
Die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Verfahren sind in Anhang I der Verordnung (EG) Nr. 1907/2006 festgelegt.
Name:Fabrikkabel 2/4/6/8 Kerne Mineralisoliertes Kabel K/N/E/J/T Mi Kabel für Thermoelement
Typ für Umhangdraht Typ K
Produktbezeichnung | Code | Typ | Shaeth-Material | Vor Dia. | Temperatur |
NiCr-NiSi /NiCr-NiAl | K.K. | K | SS304 SS316 | 0.5-1.0 | 400 |
1.5 bis 3.2 | 600 | ||||
4.0-8.0 | 800 | ||||
SS310 Inconel600 | 0.5-1.0 | 500 | |||
1.5 bis 3.2 | 800 | ||||
4.0-6.4 | 900 | ||||
8.0-12.7 | 1000 | ||||
NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-1.0 | 400 |
1.5 bis 3.2 | 600 | ||||
4.0-8.0 | 800 | ||||
SS310 Inconel600 | 0.5-1.0 | 500 | |||
1.5 bis 3.2 | 800 | ||||
4.0-6.4 | 900 | ||||
8.0-12.7 | 1000 | ||||
NiCr-Konstantan | EK | E | SS304 SS316 | 0.5-1.0 | 400 |
1.5 bis 3.2 | 600 | ||||
4.0-8.0 | 800 | ||||
Fe-Konstantan | J.K. | J | SS304 SS316 | 0.5-1.0 | 400 |
1.5 bis 3.2 | 600 | ||||
4.0-8.0 | 800 | ||||
Cu-Konstantan | TK | T | SS304 SS316 | 0.5-1.0 | 400 |
1.5 bis 3.2 | 600 | ||||
4.0-8.0 | 800 | ||||
RhPt10-Ph | SK | S | Inconel600 | 6.0-12.7 | 1100 |
Genauigkeit für Schaldraht Typ K
Typ | Klasse I | Klasse II | |||
Genauigkeit | Temperaturbereich | Genauigkeit | Temperaturbereich | ||
K | ± 1,5°C | -40 bis 375 °C | ±2,5°C | -40 bis 375 °C | |
± 0,4% | 375°C bis 1000°C | ± 0,75% | 375°C bis 1000°C | ||
N | ± 1,5°C | -40 bis 375 °C | ±2,5°C | -40 bis 375 °C | |
± 0,4% | 375°C bis 1000°C | ± 0,75% | 375°C bis 1000°C | ||
E | ± 1,5°C | -40 bis 375 °C | ±2,5°C | -40 bis 375 °C | |
± 0,4% | 375°C bis 800°C | ± 0,75% | 375°C bis 800°C | ||
J | ± 1,5°C | -40 bis 375 °C | ±2,5°C | -40 bis 375 °C | |
± 0,4% | 375°C bis 800°C | ± 0,75% | 375°C bis 800°C | ||
T | ±0,5°C | -40 ~ 125 °C | ±1,0°C | -40 ~ 125 °C | |
± 0,4% | 125°C bis 350°C | ± 0,75% | 125°C bis 350°C | ||
S | 0-1100°C | ±1,0°C | 0-1100°C | ± 1,5°C |
Mineralisoliertes Thermoelementkabel (MI-Kabel) ist eine spezielle Art von Thermoelementkabel, das für hohe Temperaturen und raue Umgebungen entwickelt wurde.Hier sind einige wichtige Eigenschaften und Vorteile von MI-Thermoelementkabeln:
Bauwesen:
Temperaturbereich:
Haltbarkeit:
Genauigkeit:
Flexibilität:
1. Anwendung
Thermocouple-Mineral-isolierendes Kabel wird in der Industrie weit verbreitet und wird für Strom- und Steuerkreise kritischer Geräte wie Temperaturmessgeräte verwendet.eine bewährte Wahl für die Herstellung von Hochtemperatursonden.
2. Bauwesen
Es wird hergestellt, indem ein oder mehrere Drahtleitungen in ein kreisförmiges Kupferrohr gelegt und die Zwischenräume mit trockenem Magnesiumoxidpulver gefüllt werden.
Die Gesamtanlage wird dann zwischen Rollen gedrückt, um ihren Durchmesser zu verringern (und ihre Länge zu vergrößern).
Ein mit Mineralien isoliertes (MI) Thermoelementkabel ist eine spezielle Art von Kabel, das für die Temperaturmessung in verschiedenen industriellen Anwendungen verwendet wird.Es besteht aus zwei unterschiedlichen Metalldrähten (typischerweise aus verschiedenen Legierungen), die an einem Ende miteinander verbunden sind, um eine Thermoelementverbindung zu bildenDie Verbindung wird dann mit einem Mineralisolierungsmaterial, typischerweise Magnesiumoxid (MgO), eingeschlossen, das eine elektrische Isolierung und einen mechanischen Schutz bietet.
Die Mineralisolierung ist fest um die Thermoelementdrahtungen gepackt, wodurch eine gute Wärmeleitfähigkeit zwischen den Drahtungen und der Außenhülle gewährleistet wird.Die Außenhülle besteht in der Regel aus einem korrosionsbeständigen Material wie Edelstahl oder Inconel.
Die MI-Konstruktion bietet für Thermoelementanwendungen mehrere Vorteile: Sie bietet eine hervorragende Beständigkeit gegen hohe Temperaturen, mechanische Belastungen und Umweltgefahren.Die Mineralisolierung schützt die Thermoelementleitungen vor Oxidation, Verunreinigung und Feuchtigkeitsdurchgang, um eine genaue und zuverlässige Temperaturmessung zu gewährleisten.
Mineralisolierte Thermoelementkabel können mit verschiedenen Drahtmaterialien und Gehäusegrößen angepasst werden, um spezifische Temperaturbereiche und Umweltbedingungen zu erfüllen.Sie werden üblicherweise in Industriezweigen wie der petrochemischen Industrie verwendet., Stromerzeugung, Metallverarbeitung und Luftfahrt, wo eine präzise und robuste Temperaturmessung erforderlich ist.

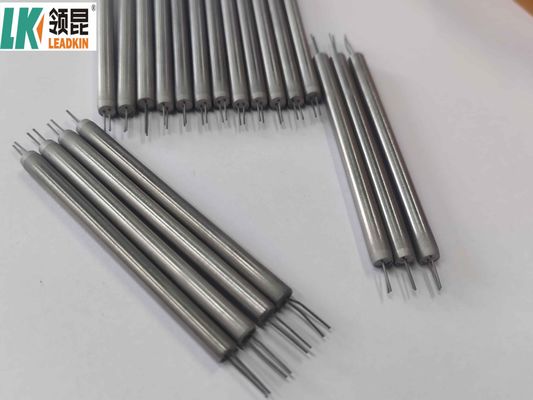

Produktbilder
Firmeninformationen:
A. Haupterzeugnisse
B. Paket
Wir fügen thermisch schrumpfende Schläuche und Kunststofffolie hinzu, um einen hohen Isolationswiderstand zu gewährleisten.
Abgesehen von Markierungsnotizen haben wir auch Passkarte und Testbericht für jedes Kabel.
C. Ausstellung
Produktvorteil:
1:Hohe Temperaturbeständigkeit, Flexibilität, Korrosionsbeständigkeit, schnelle und genaue Temperaturmessung.
2:Hochtemperaturbeständig Extension Draht.
3:Sonde Länge kann angepasst werden, Sonde kann gebogen werden.
4:Willkürliche Biegung, hohe Temperaturbeständigkeit, lange Lebensdauer, schnelle Reaktionsgeschwindigkeit, feste Feder.
5Hochechtfertige Temperaturkontrolle.
6Schnelle Reaktion.
Häufige Fragen:
1Genaues Zitat. |
2- Bestätigen Sie den Preis, die Handelsfrist, die Lieferzeit, die Zahlungsfrist usw. |
3. LEADKIN-Verkäufe senden die Proforma-Rechnung mit LEADKIN-Siegel. |
4Der Kunde bezahlt die Einzahlung und schickt uns einen Bankbeleg. |
5. Mittlere Produktion-senden Sie Fotos, um die Produktionslinie zu zeigen, in der Sie Ihre Produkte sehen können. |
6. Endproduktion-Massenproduktion Produkte Fotos. |
7Die Kunden zahlen für den Restbetrag und LEADKIN versendet die Ware. |
8Die Bestellung ist perfekt fertig, wenn Sie die Ware erhalten und mit ihnen zufrieden sind. |
9. Feedback an LEADKIN über Qualität, Service, Marktfeedback und Vorschläge. Und wir werden es besser machen. |
