990,6% Hohe Reinheit MgO Isolator Mineral Isoliertes Metall-Gehäuse Kabel

Schnelle Details:

 Typ:K/N/E/J/T/S/R/B

Herkunftsort: Zhejiang, China (Festland)

Genauigkeit: I-0,4% t, II-0,75% t, III-1,5% t

Kernzahl: 2,3,4,6

Anorganische mineralische Isolierblei: Ni, Cu

Isolator: 99,6% hochreine MgO

Bescheinigung:ISO9001, IATF16949, CE

Anwendungsbereich: Verbindung mit Thermocouple und Instrumentenmaschine

Material der Hülle: 0Cr18Ni10Ti,Einheitliche Prüfungen für die Bestimmung der Konzentration von Kohlenstoff

Schalendia ((mm): φ3.0, φ4.0, φ6.0, φ8.0

Typ für Umschlagdraht Typ K:

Da unterschiedliche Temperaturmessmedien und Betriebsbedingungen Auswirkungen auf die Lebensdauer und den Temperaturbereich von gepanzerten Thermoelementen haben, sind die Daten in der Tabelle nur empfohlene Daten.

Genauigkeit für Schaldraht Typ K

Über dieses Produkt:

Eine Thermoelementtemperatursonde ist eine Art Temperatursensor, der den thermoelektrischen Effekt zur Temperaturmessung verwendet.Funktionsprinzip, Arten, Anwendungen und Erwägungen:

Übersicht
Definition: Eine Temperatursonde besteht aus zwei verschiedenen Metalldrähten, die an einem Ende miteinander verbunden sind und eine Spannung erzeugen, die den Temperaturunterschieden entspricht.Diese Spannung kann gemessen und in eine Temperaturmessung umgewandelt werden.

Bauwesen
Drähte: Die Sonde besteht aus zwei verschiedenen leitfähigen Metallen (in der Regel Kupfer, Nickel, Chromel, Alumel usw.), die eine Verbindung bilden.
Verbindungspunkt: Der Punkt, an dem die beiden Drähte verbunden sind, wird als Mess- oder Heißverbindung bezeichnet.
Isolierung: Die Drähte werden häufig mit Materialien isoliert, die hohen Temperaturen standhalten können, wie Keramik oder Glasfaser, je nach Anwendung.
Hülle: Die gesamte Baugruppe kann in eine Schutzhülle aus Metall oder Keramik eingeschlossen werden, die das Thermoelement vor der Umgebung schützt.
Arbeitsprinzip
Seebeck-Effekt: Wenn die beiden verschiedenen Metalle miteinander verbunden und einem Temperaturgradienten ausgesetzt sind, entsteht an der Verbindung eine Spannung (thermoelektrische Spannung).Die Größe dieser Spannung bezieht sich auf den Temperaturunterschied zwischen der heißen und der kalten Verbindung.
Messung: Die erzeugte Spannung wird gemessen und anhand spezifischer Kalibrierdaten für den Thermoelementtyp in Temperatur umgewandelt.

Typen von Thermoelementen
Thermoelemente werden nach ihrer Metallzusammensetzung kategorisiert, die ihren Temperaturbereich und ihre Genauigkeit bestimmen.

Typ K (Chromel-Alumel):

Temperaturbereich: -200°C bis 1260°C
Häufig in Allzweckanwendungen verwendet.
Typ J (Eisen-Konstantan):

Temperaturbereich: -40°C bis 750°C
Nützlich bei niedrigeren Temperaturen.
Typ T (Kupfer-Constantan):

Temperaturbereich: -200°C bis 350°C
geeignet für kryogene Anwendungen.
Typ E (Chromel-Constantan):

Temperaturbereich: -200°C bis 900°C
Bietet eine hohe Ausgangsspannung und eignet sich für Messungen bei niedrigen Temperaturen.
Typ N (Nicrosil-Nisil):

Temperaturbereich: -200°C bis 1300°C
Geeignet für Hochtemperaturanwendungen und bietet eine gute Stabilität.
Typ S (Platin-Rhodium):

Temperaturbereich: von 0°C bis 1600°C
Wird in hochpräzisen Anwendungen, insbesondere in Laboratorien, verwendet.

Anwendungsbereich:

• Verbrennungsanlagen für feste Abfälle
• Sintern von Metallpulvern
• Verbrennung von keramischen Materialien
• Gas- oder Ölöfen
• Heizwechsler mit Brennstoff
• Schachtelofen
• Kern- oder Kohlenwasserstoffenergieanlagen
• Und viele mehr...

• Die Schachtkabel werden in verschiedenen Anwendungen verwendet, darunter:
• Verkabelung für Wohnungen
• Elektrotechnische Systeme für den Gewerbe
• Maschinen und Apparate
• Stromverteilung
• Außenanlagen
• Schwere Ausrüstung
• Umweltschutz:
• Viele Kabel sind so konzipiert, dass sie Feuchtigkeit, Chemikalien, UV-Strahlung und Temperaturschwankungen widerstehen.
• Überlegungen bei der Auswahl von Schachtkabeln:
• Anwendungsvoraussetzungen: Wählen Sie die Art des Umschlagkabels anhand der spezifischen Anwendung und berücksichtigen Sie Faktoren wie mechanischen Schutz, Umweltbelastung und elektrische Anforderungen.
• Einhaltung der Normen: Stellen Sie sicher, dass das Kabel die für Ihre Region geltenden elektrischen Vorschriften und Sicherheitsnormen erfüllt (z. B. NEC in den Vereinigten Staaten).
• Nennspannung: Überprüfen Sie, ob die Nennspannung des Kabels für Ihre Anwendung geeignet ist.
• Installationsmethode: Berücksichtigen Sie, wie das Kabel installiert wird (z. B. Leitungen, direkte Vergrabung usw.) und wählen Sie einen Gehäusetyp, der zu dieser Installationsmethode passt.
• Zusammenfassend ist festzustellen, dass Schachtkabel wesentliche Komponenten in elektrischen Anlagen sind, die Schutz, Isolierung und Flexibilität für eine Vielzahl von Anwendungen bieten.

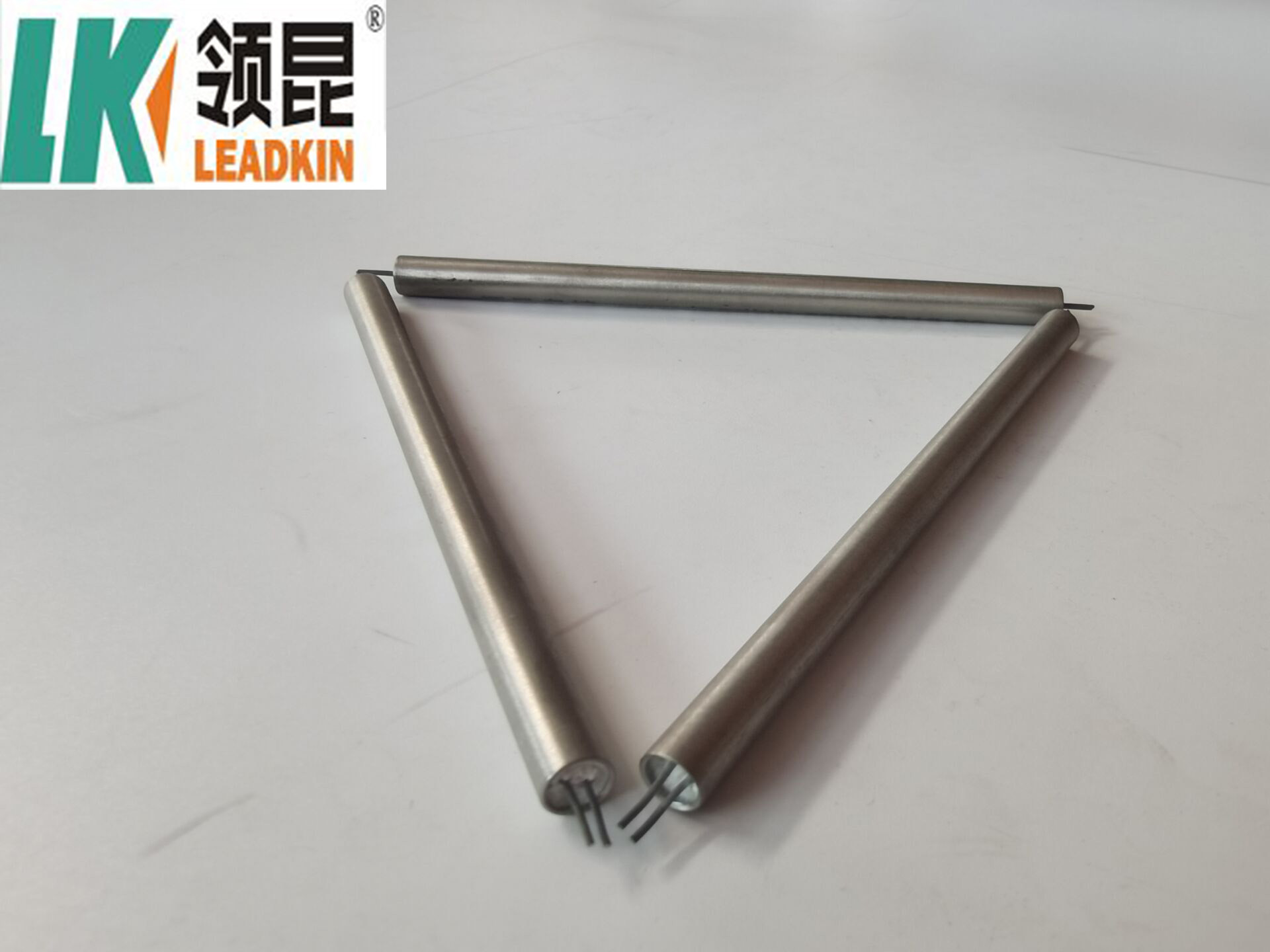

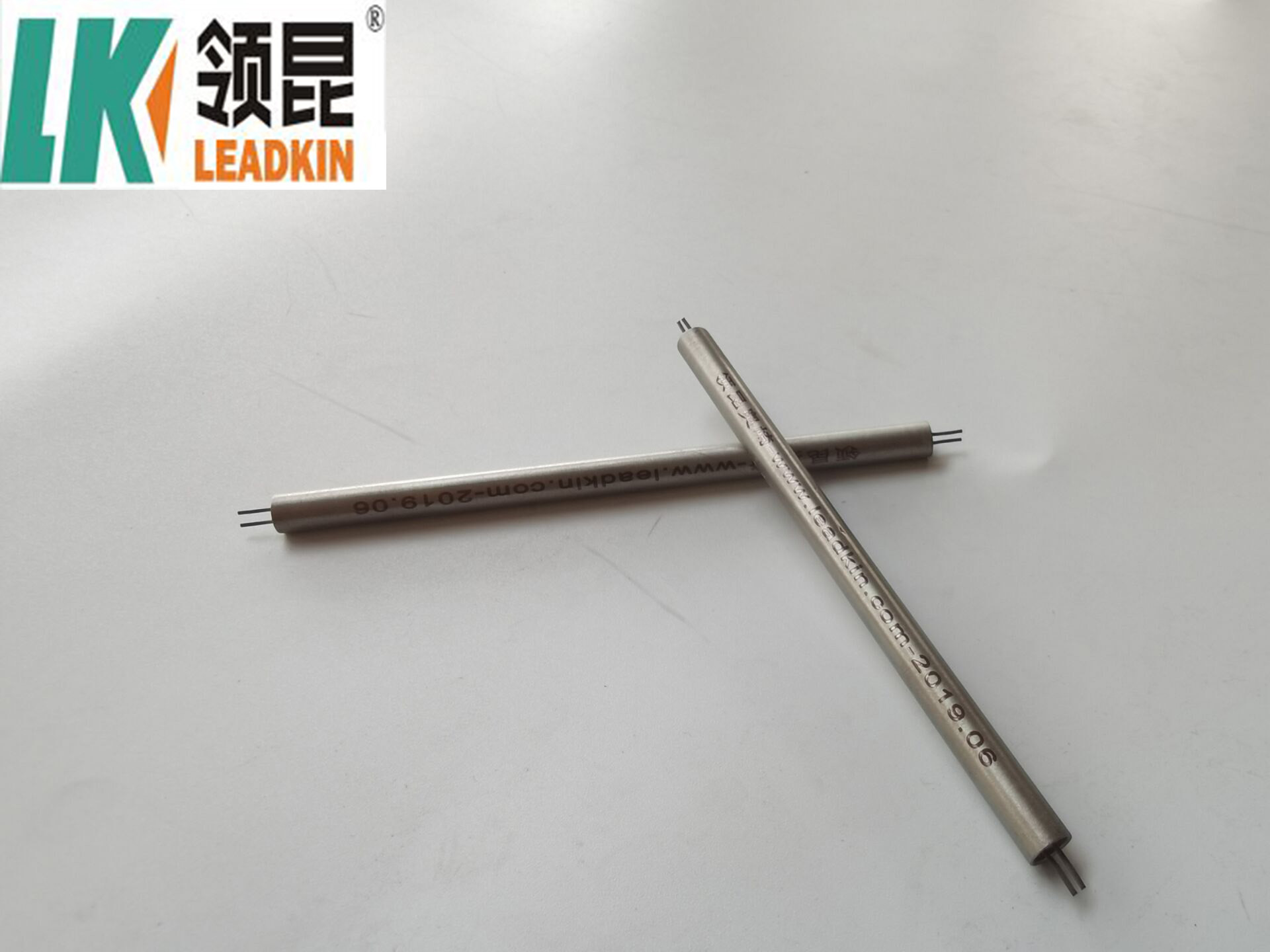

Produktbilder:

Firmeninformationen:

A. Haupterzeugnisse

B. Paket

Wir fügen thermisch schrumpfende Schläuche und Kunststofffolie hinzu, um einen hohen Isolationswiderstand zu gewährleisten.

Abgesehen von Markierungsnotizen haben wir auch Passkarte und Testbericht für jedes Kabel.

C. Mi-Kabel Produktionslinie

Wir verfügen über hochwertige professionelle Produkte, sowie fortschrittliche Produktlinien und Ausrüstungen.Alle Produkte entsprechen den internationalen Qualitätsstandards und werden in verschiedenen Märkten auf der ganzen Welt sehr geschätzt.Neben den steigenden Marktanforderungen befriedigen wir unsere Kunden kontinuierlich, indem wir Produkte aktualisieren, um die Produktionssysteme zu verbessern, die Qualität zu verbessern.

Aufforderung:

1Genaues Zitat.

2- Bestätigen Sie den Preis, die Handelsfrist, die Lieferzeit, die Zahlungsfrist usw.

3. LEADKIN-Verkäufe senden die Proforma-Rechnung mit LEADKIN-Siegel.

4Der Kunde bezahlt die Einzahlung und schickt uns einen Bankbeleg.

5. Mittlere Produktion-senden Sie Fotos, um die Produktionslinie zu zeigen, in der Sie Ihre Produkte sehen können.

6. Endproduktion-Massenproduktion Produkte Fotos.

7Die Kunden zahlen für den Restbetrag und LEADKIN versendet die Ware.

8Die Bestellung ist perfekt fertig, wenn Sie die Ware erhalten und mit ihnen zufrieden sind.

9. Feedback zu LEADKIN über Qualität, Service, Markt Feedback & Vorschläge. Und wir werden es besser machen.

1Was sind die Vorteile der Verwendung von Thermoelementen?

Ein breiter Temperaturbereich.

Schnelle Reaktionszeit.

Einfaches und robustes Design.

Relativ günstig.

Kann in verschiedenen Umgebungen eingesetzt werden, einschließlich extremer Bedingungen.

2Was sind die Nachteile von Thermoelementen?

Nichtlineare Ausgabe, Kalibrierung erforderlich.

Die Genauigkeit kann niedriger sein als bei anderen Temperatursensoren (z. B. RTD).

Für präzise Messungen ist eine Kompensation der Bezugsschnittstellen erforderlich.

Anfällig für elektromagnetische Störungen.
