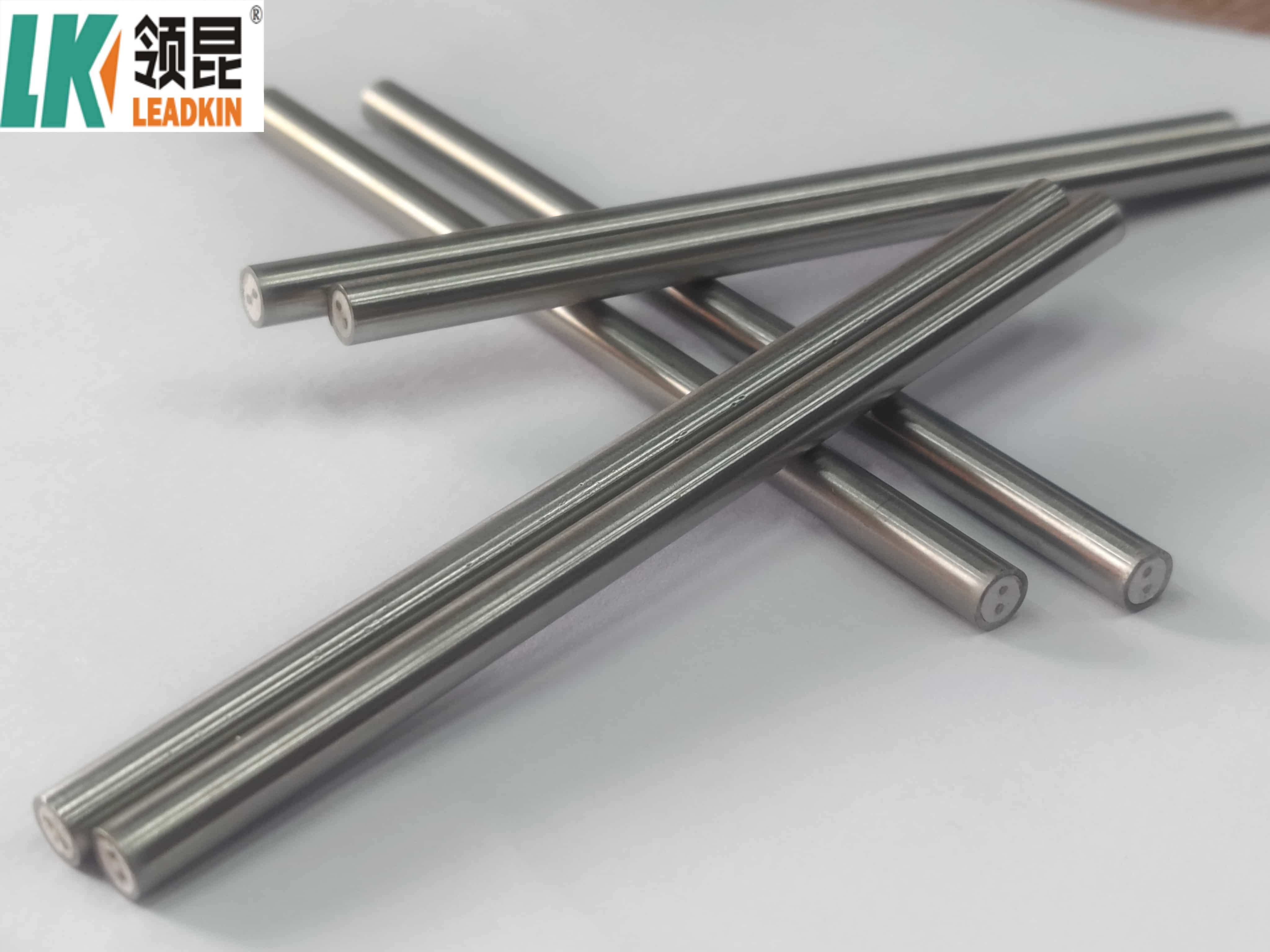

Mineralisoliertes Thermocouple-Kabel zur genauen Temperaturmessung in rauen Umgebungen

Schnelle Details:

Typ: K, N, E, J, T

Marke: LEADKIN

Kernzahl: 2, 4, 6

Durchmesser: 0,5 mm bis 12,7 mm

Verwendung: zur Herstellung von Thermoelementen

Isolator: 99,6% hochreine MgO

Probezeit: alle Arten vorrätig
Handelsbegriff: FOB, EXW, CIF, CFR
Zahlungsfrist: T/T, Western Union, L/C

Material der Hülle: SS321(SS304), SS316

Anwendungsbereich: Verbindung mit Thermocouple und Instrumentenmaschine
Die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Verfahren sind in Anhang I der Verordnung (EG) Nr. 1907/2006 festgelegt.

Name:Fabrikkabel 2/4/6/8 Kerne Mineralisoliertes Kabel K/N/E/J/T Mi Kabel für Thermoelement



Typ für Umhangdraht Typ K

Genauigkeit für Schaldraht Typ K

Mineralisoliertes Thermoelementkabel (MI-Kabel) ist eine spezielle Art von Thermoelementkabel, das für hohe Temperaturen und raue Umgebungen entwickelt wurde.Hier sind einige wichtige Eigenschaften und Vorteile von MI-Thermoelementkabeln:

Eigenschaften:
Bauwesen:

Mineralisolierung: Das Kabel besteht aus Thermoelementdraht, der mit einer soliden Mineralisolierung, typischerweise Magnesiumoxid (MgO), isoliert ist.Dies sorgt für eine ausgezeichnete Wärmeleitfähigkeit und elektrische Isolierung.
Metallhülle: Die Drähte sind in der Regel in einer Metallhülle (z. B. Edelstahl oder Inkonel) eingeschlossen, die vor physikalischem Schaden und chemischer Korrosion schützt.
Kompaktes Design: Die Konstruktion ermöglicht einen kleineren Durchmesser im Vergleich zu anderen Arten von Thermoelementkabeln.
Temperaturbereich:

MI-Kabel können in extremen Temperaturen, häufig bis zu 1200 ° C (2192 ° F) oder höher, je nach verwendeten Materialien, betrieben werden.
Haltbarkeit:

Die robuste Konstruktion macht MI-Kabel widerstandsfähig gegen Abrieb, Feuchtigkeit und verschiedene Chemikalien, was sie für industrielle Anwendungen geeignet macht.
Genauigkeit:

MI-Thermokoppl bieten aufgrund der geringen thermischen Verzögerung und der stabilen Isolierungseigenschaften sehr genaue Temperaturwerte.
Flexibilität:

Obwohl sie robust sind, können MI-Kabel flexibel gemacht werden, was eine einfachere Installation in engen Räumen ermöglicht.

1. Anwendung

Thermocouple-Mineral-isolierendes Kabel wird in der Industrie weit verbreitet und wird für Strom- und Steuerkreise kritischer Geräte wie Temperaturmessgeräte verwendet.eine bewährte Wahl für die Herstellung von Hochtemperatursonden.
Industrieprozesse: In verschiedenen Industriezweigen wie der Petrochemie, der Stromerzeugung und der Metallurgie verwendet, wo Hochtemperaturmessungen entscheidend sind.
Öfen und Öfen: Ideal für Anwendungen in Öfen, Öfen und Öfen, die bei hohen Temperaturen arbeiten.
Luft- und Raumfahrt und Automobilindustrie: In Umgebungen, in denen eine präzise Temperaturmessung entscheidend ist.
Installation und Handhabung:
Endungen: MI-Kabel können auf verschiedene Weise beendet werden, einschließlich der Einbindung in Steckverbinder oder Verbindungskisten.
Biegeradius: Während MI-Kabel flexibel sind, haben sie immer noch einen Mindestbiegeradius, der während der Installation eingehalten werden sollte, um Beschädigungen zu vermeiden.
Vorteile:
Sicherheit: Die Metallhülle schützt vor elektrischen Störungen und verringert die Gefahr von Kurzschlüssen.
Langlebigkeit: Die Haltbarkeit der verwendeten Materialien sorgt für eine längere Lebensdauer im Vergleich zu herkömmlichen Thermoelementkabeln.

2. Bauwesen

Es wird hergestellt, indem ein oder mehrere Drahtleitungen in ein kreisförmiges Kupferrohr gelegt und die Zwischenräume mit trockenem Magnesiumoxidpulver gefüllt werden.

Die Gesamtanlage wird dann zwischen Rollen gedrückt, um ihren Durchmesser zu verringern (und ihre Länge zu vergrößern).

Ein mit Mineralien isoliertes (MI) Thermoelementkabel ist eine spezielle Art von Kabel, das für die Temperaturmessung in verschiedenen industriellen Anwendungen verwendet wird.Es besteht aus zwei unterschiedlichen Metalldrähten (typischerweise aus verschiedenen Legierungen), die an einem Ende miteinander verbunden sind, um eine Thermoelementverbindung zu bildenDie Verbindung wird dann mit einem Mineralisolierungsmaterial, typischerweise Magnesiumoxid (MgO), eingeschlossen, das eine elektrische Isolierung und einen mechanischen Schutz bietet.

Die Mineralisolierung ist fest um die Thermoelementdrahtungen gepackt, wodurch eine gute Wärmeleitfähigkeit zwischen den Drahtungen und der Außenhülle gewährleistet wird.Die Außenhülle besteht in der Regel aus einem korrosionsbeständigen Material wie Edelstahl oder Inconel.

Die MI-Konstruktion bietet für Thermoelementanwendungen mehrere Vorteile: Sie bietet eine hervorragende Beständigkeit gegen hohe Temperaturen, mechanische Belastungen und Umweltgefahren.Die Mineralisolierung schützt die Thermoelementleitungen vor Oxidation, Verunreinigung und Feuchtigkeitsdurchgang, um eine genaue und zuverlässige Temperaturmessung zu gewährleisten.

Mineralisolierte Thermoelementkabel können mit verschiedenen Drahtmaterialien und Gehäusegrößen angepasst werden, um spezifische Temperaturbereiche und Umweltbedingungen zu erfüllen.Sie werden üblicherweise in Industriezweigen wie der petrochemischen Industrie verwendet., Stromerzeugung, Metallverarbeitung und Luftfahrt, wo eine präzise und robuste Temperaturmessung erforderlich ist.

Produktbilder

Firmeninformationen:

A. Haupterzeugnisse

B. Paket

Wir fügen thermisch schrumpfende Schläuche und Kunststofffolie hinzu, um einen hohen Isolationswiderstand zu gewährleisten.

Abgesehen von Markierungsnotizen haben wir auch Passkarte und Testbericht für jedes Kabel.

C. Ausstellung

Produktvorteil:

1:Hohe Temperaturbeständigkeit, Flexibilität, Korrosionsbeständigkeit, schnelle und genaue Temperaturmessung.

2:Hochtemperaturbeständig Extension Draht.

3:Sonde Länge kann angepasst werden, Sonde kann gebogen werden.

4:Willkürliche Biegung, hohe Temperaturbeständigkeit, lange Lebensdauer, schnelle Reaktionsgeschwindigkeit, feste Feder.

5Hochechtfertige Temperaturkontrolle.

6Schnelle Reaktion.
