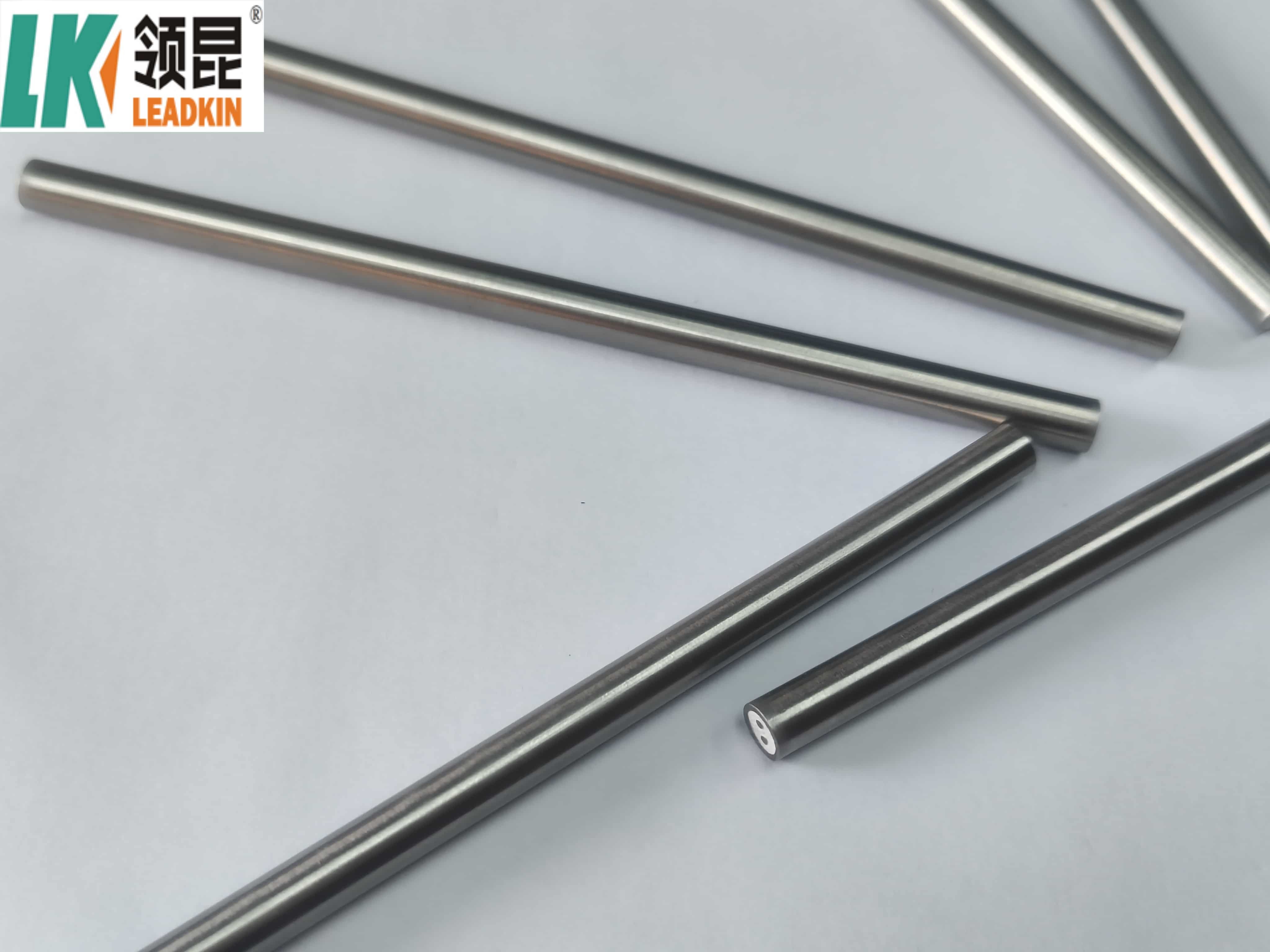

Anpassungsfähiges und langlebiges metallisoliertes Kabel für industrielle Anwendungen

Schnelle Details:

 Typ: K/N/E/J/T/S/R/B

Herkunftsort: Zhejiang, China (Festland)

Genauigkeit: I-0,4 %t, II-0,75 %t, III-1,5 %t

Kernanzahl: 2,3,4,6

Anorganisches Mineralisolations-Leitungsmaterial: Ni, Cu

Isolator: 99,6 % hochreines MgO

Zertifikat:ISO9001, IATF16949, CE

Anwendung: Verbindung mit Thermoelementen und Instrumenten

Mantelmaterial: 0Cr18Ni10Ti, SS304S,SS316L,SS316, Cu

Mantel-Durchmesser (mm):  φ3,0, φ4,0, φ6,0, φ8,0

Typ für Mantel-Draht Typ K:

Unterschiedliche Temperaturmessmedien und Einsatzbedingungen haben Auswirkungen auf die Lebensdauer und den Temperaturbereich von Panzerthermoelementen, die Daten in der Tabelle sind nur empfohlene Daten.

Genauigkeit für Mantel-Draht Typ K

Über dieses Produkt:

Mineralisolierte Thermoelementkabel sind Spezialkabel, die zur Temperaturmessung in extremen Umgebungen verwendet werden.

Eine Thermoelement-Temperatursonde ist eine Art von Temperatursensor, der den thermoelektrischen Effekt zur Messung der Temperatur verwendet. Hier ist ein detaillierter Überblick über Thermoelemente, ihre Konstruktion, ihr Funktionsprinzip, ihre Typen, Anwendungen und Überlegungen:

Überblick
Definition: Eine Thermoelement-Temperatursonde besteht aus zwei verschiedenen Metalldrähten, die an einem Ende verbunden sind und eine Spannung erzeugen, die den Temperaturunterschieden entspricht. Diese Spannung kann gemessen und in einen Temperaturwert umgewandelt werden.

Konstruktion
Drähte: Die Sonde besteht aus zwei verschiedenen leitfähigen Metallen (üblicherweise Kupfer, Nickel, Chromel, Alumel usw.), die einen Übergang bilden.
Übergang: Der Punkt, an dem die beiden Drähte verbunden sind, wird als Mess- oder Heißstelle bezeichnet. Das andere Ende der Drähte ist mit einem Messgerät (Kaltstelle) verbunden.
Isolierung: Die Drähte sind oft mit Materialien isoliert, die hohen Temperaturen standhalten können, wie z. B. Keramik oder Glasfaser, je nach Anwendung.
Mantel: Die gesamte Anordnung kann in einem Schutzmantel aus Metall oder Keramik eingeschlossen sein, der das Thermoelement vor der Umgebung schützt.
Funktionsprinzip
Seebeck-Effekt: Wenn die beiden verschiedenen Metalle miteinander verbunden und einem Temperaturgradienten ausgesetzt werden, wird an der Verbindungsstelle eine Spannung (thermoelektrische Spannung) erzeugt. Die Größe dieser Spannung bezieht sich auf die Temperaturdifferenz zwischen der Heißstelle und der Kaltstelle.
Messung: Die erzeugte Spannung wird gemessen und anhand von Kalibrierdaten, die für den Thermoelementtyp spezifisch sind, in Temperatur umgerechnet.

Anwendungen:

• Festmüllverbrennungsanlagen
• Sintern von pulverförmigen Metallen
• Brennen von keramischen Materialien
• Gas- oder ölbefeuerte Öfen
• Brennstoffbefeuerte Wärmetauscher
• Kastenöfen
• Kernkraftwerke oder Kohlenwasserstoffanlagen
• Und vieles mehr...

• Mantelkabel werden in verschiedenen Anwendungen eingesetzt, darunter:
• Wohnungsbau
• Gewerbliche elektrische Systeme
• Industriemaschinen
• Stromverteilung
• Installationen im Freien
• Hochleistungsgeräte
• Umweltbeständigkeit:
• Viele Mantelkabel sind so konzipiert, dass sie Feuchtigkeit, Chemikalien, UV-Strahlung und Temperaturschwankungen widerstehen und sich somit für eine Vielzahl von Umgebungen eignen.
• Überlegungen bei der Auswahl von Mantelkabeln:
• Anwendungsanforderungen: Wählen Sie den Typ des Mantelkabels basierend auf der spezifischen Anwendung und berücksichtigen Sie dabei Faktoren wie mechanischen Schutz, Umwelteinflüsse und elektrische Anforderungen.
• Einhaltung von Standards: Stellen Sie sicher, dass das Kabel die relevanten Elektrovorschriften und Sicherheitsstandards für Ihre Region erfüllt (z. B. NEC in den Vereinigten Staaten).
• Spannungsfestigkeit: Überprüfen Sie, ob die Spannungsfestigkeit des Kabels für Ihre Anwendung geeignet ist.
• Installationsmethode: Berücksichtigen Sie, wie das Kabel installiert wird (z. B. in einem Kanal, direkt vergraben usw.) und wählen Sie einen Manteltyp, der für diese Installationsmethode geeignet ist.
• Zusammenfassend lässt sich sagen, dass Mantelkabel wesentliche Bestandteile in Elektroinstallationen sind und Schutz, Isolierung und Flexibilität für eine Vielzahl von Anwendungen bieten.

Produktbilder:

Firmeninformationen:

A. Hauptprodukte

B. Paket

Wir fügen Schrumpfschläuche und Kunststofffolien hinzu, um einen hohen Isolationswiderstand zu gewährleisten.

Außer den Markierungsnotizen haben wir auch eine Passkarte und einen Prüfbericht für jede Spulenkabel.

C. Mi-Kabel-Produktionslinie

Wir haben hochwertige professionelle Produkte sowie fortschrittliche Produktlinien und -ausrüstungen. Alle Produkte entsprechen internationalen Qualitätsstandards und werden in einer Vielzahl von verschiedenen Märkten auf der ganzen Welt sehr geschätzt. Angesichts der steigenden Marktanforderungen befriedigen wir die Kunden kontinuierlich, indem wir Produkte aktualisieren, um die Produktionssysteme und die Qualität zu verbessern.

Bestellhinweis:

1. Genaue Angebotserstellung.

2. Bestätigen Sie den Preis, die Handelsbedingungen, die Vorlaufzeit, die Zahlungsbedingungen usw.

3. Der LEADKIN-Vertrieb sendet die Proforma-Rechnung mit dem LEADKIN-Siegel.

4. Der Kunde veranlasst die Zahlung der Anzahlung und sendet uns den Bankbeleg.

5. Mittelproduktion - senden Sie Fotos, um die Produktionslinie zu zeigen, in der Sie Ihre Produkte sehen können. Bestätigen Sie die voraussichtliche Lieferzeit erneut.

6. Endproduktion - Fotos von Massenproduktionsprodukten.

7. Kunden leisten die Restzahlung und LEADKIN versendet die Ware. Informieren Sie über die Sendungsnummer und überprüfen Sie den Status für die Kunden.

8. Die Bestellung ist perfekt abgeschlossen, wenn Sie die Ware erhalten und damit zufrieden sind.

9. Feedback an LEADKIN über Qualität, Service, Markt-Feedback & Vorschläge. Und wir werden es besser machen.

1. Was sind die Vorteile der Verwendung von Thermoelementen?

Großer Temperaturbereich.

Schnelle Reaktionszeit.

Einfaches und robustes Design.

Relativ kostengünstig.

Kann in verschiedenen Umgebungen eingesetzt werden, einschließlich extremer Bedingungen.

2. Was sind die Nachteile von Thermoelementen?

Nichtlineare Ausgabe, erfordert Kalibrierung.

Die Genauigkeit kann geringer sein als bei anderen Temperatursensoren (wie RTDs).

Erfordert einen Referenzstellenabgleich für präzise Messungen.

Anfällig für elektromagnetische Störungen.
